Фильтр-редуктор РДФ 300
Редуктор давления с фильтром РДФ 300 предназначен для очистки воздуха от механических примесей, сбора конденсата, регулирования и автоматического поддержания заданного уровня выходного давления для питания пневматических приборов. Кроме воздуха могут применяться другие газы, не влияющие на работоспособность нитрильных резин.
Устройство и принцип работы:

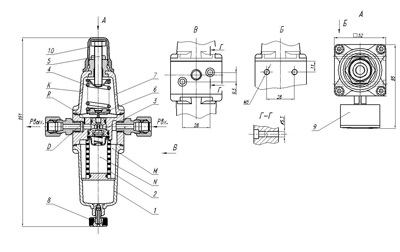

Воздух от пневмомагистрали подается через входной штуцер в полость М, образованную стаканом (1) и фильтроэлементом (2). Очищенный воздух из полости N при открытии нижней дроссельной пары клапана (3) подается потребителю через выходной штуцер. Входной и выходной штуцера одинаковы и имеют присоединительную резьбу G 1/8“. Через дроссель D выходное давление подается в подмембранную полость R, уравновешивая усилие, заданное пружиной (4) при помощи регулировочного винта (5). После регулировки винт (5) закрывается крышкой.
При перегрузке выходное давление пересиливает пружину, поднимает мембрану, а вместе с ней и седло (6) сбросной части клапана (3), обеспечивая сброс воздуха в атмосферу через отверстие K крышки (7). Слив конденсата обеспечивается отпиранием пробки (8). В стандартном исполнении РДФ 300 комплектуется манометром (9), по заказу имеется возможность установить манометр и на входе в РДФ 300.
Установка редуктора вертикальная, при этом возможны два варианта крепления.
На кронштейне с помощью резьбовых отверстий (вид Б) винтами М5, длина которых определяется конкретным кронштейном.
С помощью отверстий (вид Г-Г) винтами М5x55 при совместном монтаже с ЭПК 300.
Технические параметры:
Входное давление Рвх, кгс/см2 | 2,0…10 |
Условный проход, dу, мм | 6 |
Диапазон регулирования выходного давления Pвых, кгс/см2 | 0,1…8 |
Максимальный расход Qmax, м3/час | 15 |
Класс загрязненности входного воздуха по ГОСТ 17433-8 | 9 |
Класс загрязненности выходного воздуха | 0…1 |
Степень очистки, мкм | 10 |
Температура окружающей среды, t°С | -60…+85 |
Габаритные размеры, мм | 52x52x176 |
Масса, кг | 0,6 |
