"Фланцы" стальные плоские приварные

Фланцы стальные плоские приварные

Сталь 20
Сталь 09Г2С
Сталь 12Х18Н10Т
Ст. 3

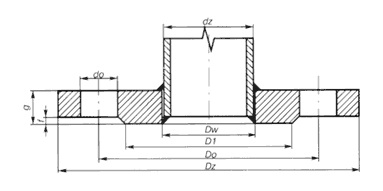

Обозначение Nomenclature	Размеры, мм Dimensions, mm								Масса, кг Mass, kg	Кол-во отв. Number of holes	Диам.болтов (шпилек) Diameter of balts
Обозначение Nomenclature	dz	Dw	Dz	Do	D1	f	g	do	Масса, кг Mass, kg	Кол-во отв. Number of holes	Диам.болтов (шпилек) Diameter of balts
Ру= 1,0 МПа (10 кгс/см²)
1-20-10	25	26	105	75	58	2	14	14	0,74	4	M12
1-25-10	32	33	115	85	68	2	14	14	0,89	4	M12
1-32-10	38	39	135	100	78	2	16	18	1,40	4	M16
1-40-10	45	46	145	110	88	3	18	18	1,71	4	M16
1-50-10	57	59	160	125	102	3	18	18	2,06	4	M16
1-65-10	76	78	180	145	122	3	20	18	2,80	4	M16
1-80-10	89	91	195	160	133	3	20	18	3,19	4	M16
1-100А-10	108	110	215	180	158	3	22	18	3,96	8	M16
1-100Б-10	114	116	215	180	158	3	22	18	3,81	8	M16
1-125А-10	133	135	245	210	184	3	24	18	5,40	8	M16
1-150А-10	152	154	280	240	212	3	24	22	6,92	8	M20
1-200-10	219	222	335	295	268	3	24	22	8,05	8	M20
1-250-10	273	273	390	350	320	3	26	22	10,65	12	M20
1-300-10	325	325	440	400	370	4	28	22	12,90	12	M20
1-350-10	377	377	500	460	430	4	28	22	15,85	16	M20
1-400-10	426	426	565	515	482	4	30	26	21,56	16	M24
Ру= 1,6 МПа (16 кгс/см²)
1-20-16	25	26	105	75	58	2	16	14	0,86	4	M12
1-25-16	32	33	115	85	68	2	18	14	1,17	4	M12
1-32-16	38	39	135	100	78	2	18	18	1,58	4	M16
1-40-16	45	46	145	110	88	3	20	18	1,96	4	M16
1-50-16	57	59	160	125	102	3	22	18	2,58	4	M16
1-65-16	76	78	180	145	122	3	24	18	3,42	4 ',	M16
1-80-16	89	91	195	160	133	3	24	Ч8	3,71	4	M16
1-100А-16	108	110	215	180	158	3	26	18	4,73	8	M16
1-125А-16	133	135	245	210	184	3	28	18	6,38	8	M16
1-250-16	273	273	405	355	320	3	31	26	14,49	12	M24
1-350-16	377	377	520	470	430	4	34	26	22,88	12	M24
1-400-16	426	426	580	525	482	4	38	30	31,00	16	M27
