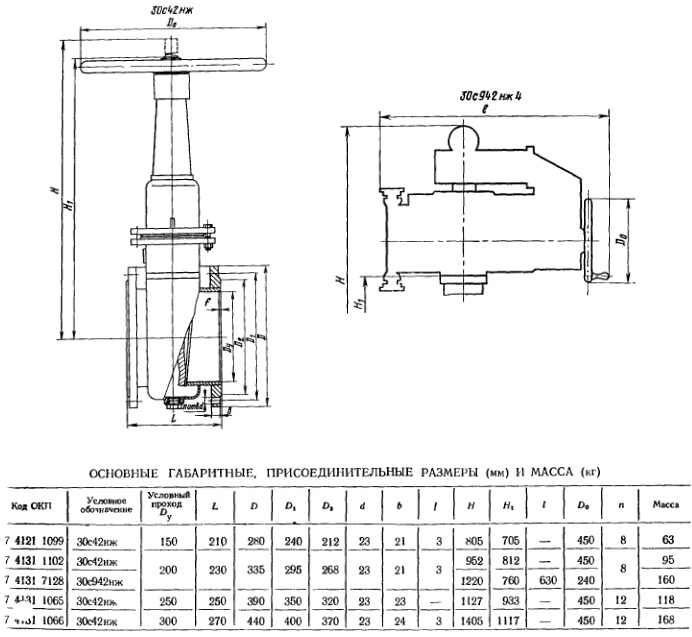

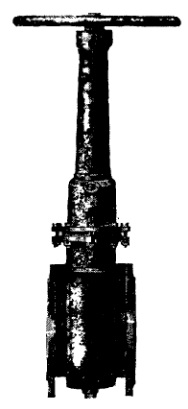

Задвижки штампосварные клиновые с выдвижным шпинделем фланцевые 30с42нж (ПТ 11095, ПТ 11095.32) 30с942нж4 (ПТ 11095.16)

ПОИСК

Задвижки штампосварные клиновые с выдвижным шпинделем фланцевые 30с42нж (ПТ 11095, ПТ 11095.32) 30с942нж4 (ПТ 11095.16) Задвижки штампосварные клиновые с выдвижным шпинделем фланцевые 30с42нж (ПТ 11095, ПТ 11095.32) 30с942нж4 (ПТ 11095.16)

Применяются на трубопроводах для воды, пара и других жидких и газообразных неагрессивных сред рабочей температурой до 300 С. Температура окружающей среды от -30 до +40 С.



Технические требования: по ГОСТ 26-07-1240 - 75
Присоединительные размеры фланцев: по ГОСТ 1234 - 67
Затвор: упругий клин с боковыми направляющими поверхностями

Уплотнительные поверхности корпуса и клина наплавлены: коррозионностойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: болтами
Верхнее уплотнение задвижки предназначено: для разгрузки сальника при поднятом до отказа затворе

Герметичность затвора: по 2-му классу ГОСТ 9544 - 75
Управление задвижкой: ручное, маховиком C0с42нж); от электропривода во взрывозащищенном исполнении Б 099.099-03М с электродвигателем В80А4У2 или ВАОА-12-4У2; мощность 1,1 кВт, время полного открывания задвижки 1,7 мин C0с942нж, у200мм)

Максимальное усилие на маховике при открывании задвижек с ручным управлением (кгс): 29 (для
Dy 150 мм), 49 (для Dy 200 мм), 44 (для 250мм) и 62 (для Dy 300 мм)

Задвижки устанавливают: на трубопроводе в любом рабочем положении, кроме положения маховиком вниз
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 3500 циклов

Наработка на отказ: не менее 400 циклов

Материал основных деталей: корпус, крышка, клин, шпиндель -  сталь
