  3. Вентиль сильфонный У (26362 A5нж40п, 15нж940п) КЗ 26362

Вентиль сильфонный У (26362 A5нж40п, 15нж940п) КЗ 26362

ПОИСК

Вентиль сильфонный У (26362 A5нж40п, 15нж940п) КЗ 26362 Вентиль сильфонный У (26362 A5нж40п, 15нж940п) КЗ 26362

Применяется на вакуумных установках при вакууме до 5 Ю 2 мм рт. ст. и на трубопроводах для циркуляционной питательной воды, пара, инертного газа и агрессивных сред, по отношению к которым коррозионностойки применяемые материалы, рабочей температурой до 200 С. Температура окружающей среды до 60 С. Относительная влажность до
90% при температуре 20 С.

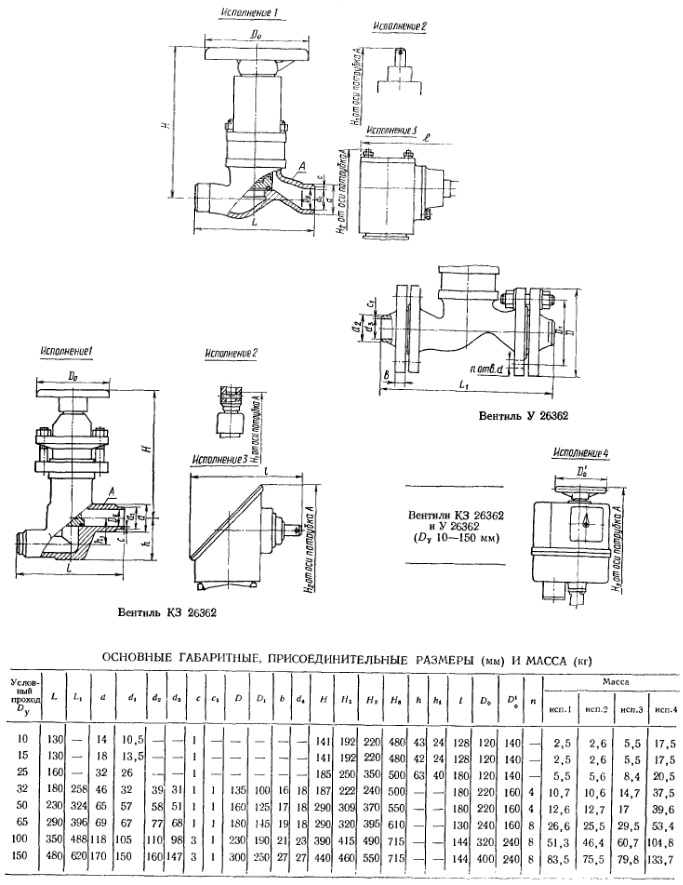

Присоединительные концы: патрубки под приварку (у вентиля КЗ 26362, Dy 10, 15, 25, 32 и 50 мм и у вентиля У 26362, Dy 10, 15, 25, 32, 50, 65, 100 н 150 мм) или ответные фланцы под приварку (у вентиля У 26362, Dy 32, 50, 65, 100 и
150 мм) по ГОСТ 12823 - 67
Уплотнение штока: сильфонное, предотвращает проникновение рабочей среды по штоку в окружающую среду

Рабочая среда подается на золотник: допускается подача среды под золотник (у вентилей Dy 10, 15, 25, 32, 50 и 65 мм)
Герметичность затвора: по 1-му классу ГОСТ 9544 - 75

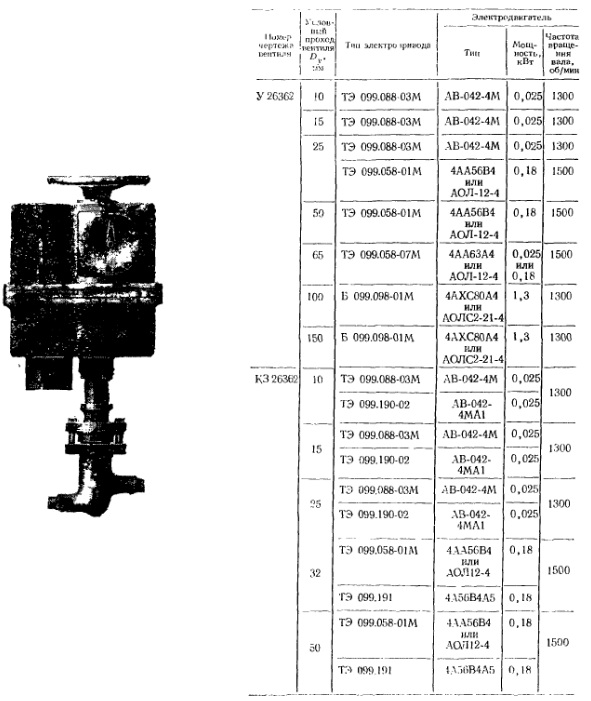

Управление вентилем: ручное, маховиком (исполнение I) и дистанционное: через шарнирную муфту (исполнение 2) или от конической передачи через шарнирную муфту (исполнение 3), а также от электропривода (исполнение 4) (см. таблицу).

Вентили исполнений 1, 2 и 3: устанавливают на трубопроводе в любом рабочем положении
Вентили исполнения 4: устанавливают на горизонтальном трубопроводе электроприводом вертикально вверх
Изготовление и поставка вентиля: по ТУ 26-07-110 - 74 и ТУ 26-07-146 - 75
Вентиль относится: к классу ремшпмримых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 10000 циклов
Наработка на отказ: не менее 2700 циклон

Материал основных деталей: для вентиля У 26362: корпус и крышка —сталь 20, сталь 08Х18Н10Т или титановый сплав ТЛ-3 (для у 10 мм), сталь 25 Л-С или сталь 12Х18Н9ТЛ (для Ьу 15, 25, 32, 50, 65, 100 и 150 мм); сильфон —сталь 08Х18НТ0Т; шток —сталь 14Х17И2; уплотнительное кольцо в золотнике — фторопласт-4; для вентиля КЗ 26362: корпус — сталь 20 или сталь 08Х18Н10Т; крышка или стойка - сталь 20Л-Ш; сильфон - сталь 08Х18Н10Т; шток — сталь 08Х18Н10Т (для Dy 10, 15 и 25 мм) или сталь 14Х17Н2 (для Dy 32 и 50 мм); уплотнительное кольцо в золотнике - фторопласт - 4
