  3. Вентили 15с21 15с21нж1, 15нж21нж, 15нж21нж1, 15нж21нж2 и 15нж21нжЗ (УФ 23019)

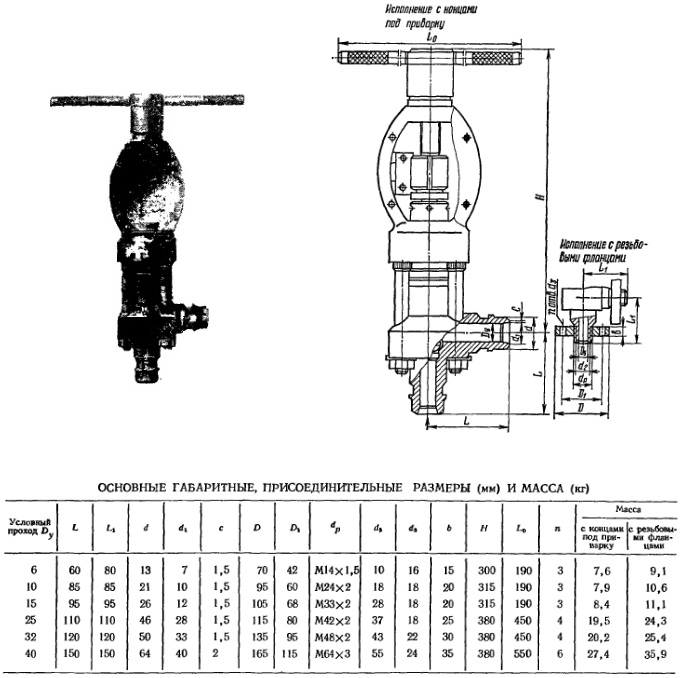

Вентили 15с21 15с21нж1, 15нж21нж, 15нж21нж1, 15нж21нж2 и 15нж21нжЗ (УФ 23019)

ПОИСК

Вентили 15с21 15с21нж1, 15нж21нж, 15нж21нж1, 15нж21нж2 и 15нж21нжЗ (УФ 23019) Вентили 15с21 15с21нж1, 15нж21нж, 15нж21нж1, 15нж21нж2 и 15нж21нжЗ (УФ 23019)

Применяются на трубопроводах для газообразных сред и нефтепродуктов рабочей температурой от -40 до +200 С (вентили 15с21нж и 15с21нж1), от -60 до +200 С (вентили 15нж21нж и 15нж21нж2), от -50 до +200 С (вентили 15нж21нж1 и 15нж21нжЗ).

Температура окружающей среды от -40 до +40 С (для вентилей 15с21нж и 15с21нж1) и от -60 до +50 С или от -50 до +50 С (для вентилей 15нж21нж, 15нж21нж1, 15нж21нж2 и 15нж21нжЗ).


Присоединение к трубопроводу: концы под приварку или резьбовые фланцы по ГОСТ 9399 - 75 с присоединительными концами по ГОСТ 9400 - 75 под линзовое уплотнение по ГОСТ 10493 - 75.
Уплотнение в затворе: конусное.
Уплотнительные поверхности корпуса наплавлены: твердым сплавом.
Уплотнение штока: сальниковое.

Подтяжка сальника: специальной гайкой.
Верхнее уплотнение: обеспечивает отключение сальниковой камеры при полностью открытом затворе.
Рабочая среда: подается под золотник.

Допускается подача среды: на золотник; при этом количественные показатели надежности снижаются, на 15%.
Коэффициент гидравлического сопротивления: не более 3.
Управление вентилем: ручное, рукояткой.

Максимальный крутящий момент при закрывании: 2 кгс-м (для Dy 6, 10 и 15 мм); 12 кгс-м (для Dy 25 и 32 мм) и 20 кгс-м (для Dy 40 мм).
Вентиль устанавливают на трубопроводе: в любом рабочем положении.

Изготовление и поставка вентиля: по ТУ 26-07-1153 - 76.
Вентили относятся к классу: ремонтируемых.

Средний срок службы: не менее 12 лет.
Средний ресурс: не менее 6000 циклов (80000 ч.).
Наработка на отказ: не менее 2000 циклов A5500 ч.).

Материал основных деталей: корпус - сталь 18ХГ (вентили 15с21нж и 15с21нж1), сталь 12Х18Н10Т (вентили 15нж21нж и 15нж21нж1); сталь 10Х17Н13МЗТ (вентили 15нж21нж2 и 15нж21нжЗ); набивка сальника - фторопласт-4 или асбестовый шнур АПРПС (вентиль 15нж21нжЗ).
