  3. Вентиль 14с97п1 14нж97п2 (СА 24016)

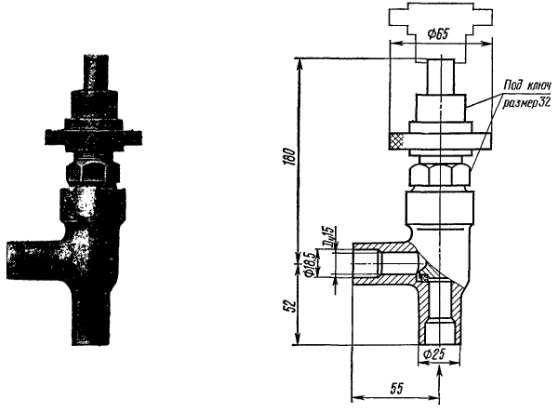

Вентиль 14с97п1 14нж97п2 (СА 24016)

ПОИСК

Вентиль 14с97п1 14нж97п2 (СА 24016) Вентиль 14с97п1 14нж97п2 (СА 24016)

Применяются на трубопроводах холодильных гановок для хладона (с 10% ным содержанием масел ХФ-12-18, ХФ-22с-16, ХА-30 и ХФ-22-24) рабочей температурой от -40 до +150 С (вентиль 14с97п1) и от -100 до +150 С (вентиль 14нж97п2).

Температура окружающей среды от -40 до +50 С (для вентиля 14с97п1) и от -50 до + 50 С (для вентиля 14нж97п2).
Относительная влажность до 98% при температуре 20 С.


Присоединение к трубопроводу: концы под пайку.
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: резьбовым сальником.

Верхнее уплотнение в крышке вентиля: обеспечивает отклонение сальниковой камеры при полотью открытом затворе.
Рабочая среда: подается под золотник.
Герметичность затвора: по 1-му классу ГОСТ 9544-75.

Для предотвращения: утечки хладона через сальник крышка вентиля закрыта навертным колпаком.
При открывании и закрывании вентиля колпак: отвинчивают и используют в качестве маховика.
Максимальное усилие на маховике при закрывании: 17 кгс.

Вентиль устанавливают на трубопроводе: в любом рабочем положении.
Изготовление и поставка вентиля: по ТУ 26-07-022—76.
Масса вентиля: 4,1 кг.
