Клапан запорный У21154,15с65нж,15лс65нж,15нж65нж
Применяеться для серд, по отношениею к которым применяемые материалы коррозионностойкости, Тр до 425 С.

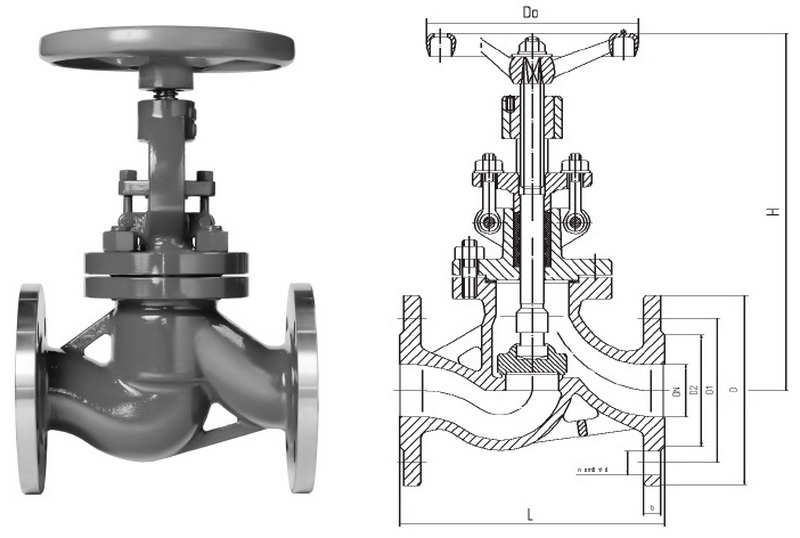

DN | L | D | D1 | D2 | D0 | H | H2 | b | L1 | d | n | |
10 | 130 | 90 | 60 | 42 | 90 | 200 | 460 | 12 | 263 | 14 | 4 | |
15 | 130 | 95 | 65 | 47 | 95 | 200 | 460 | 12 | 263 | 14 | 4 | |
20 | 150 | 105 | 75 | 58 | 105 | 243 | 490 | 12 | 263 | 14 | 4 | |
25 | 160 | 115 | 85 | 68 | 115 | 253 | 500 | 12 | 263 | 14 | 4 | |
32 | 180 | 135 | 100 | 78 | 135 | 276 | 530 | 13 | 500 | 18 | 4 | |
40 | 200 | 145 | 110 | 88 | 145 | 302 | 600 | 13 | 500 | 18 | 4 | |
50 | 230 | 160 | 125 | 102 | 160 | 321 | 605 | 13 | 500 | 18 | 4 | |
65 | 290 | 180 | 145 | 122 | 180 | 325 | 645 | 15 | 850 | 18 | 4 | |
80 | 310 | 195 | 160 | 133 | 195 | 355 | 840 | 17 | 850 | 18 | 4 | |
100 | 350 | 215 | 180 | 158 | 215 | 415 | 900 | 17 | 850 | 18 | 8 | |
125 | 400 | 245 | 210 | 184 | 245 | 500 | 1000 | 19 | 850 | 18 | 8 | |
150 | 480 | 280 | 240 | 212 | 280 | 510 | 1100 | 19 | 850 | 22 | 8 | |
200 | 600 | 335 | 295 | 268 | 335 | 590 | 1200 | 21 | 850 | 22 | 12 |
