  3. Вентиль 14с20п1, 14с20п5, 14нж20п и 14нж20пЗ (Е 22012, СА 22012, У 22012)

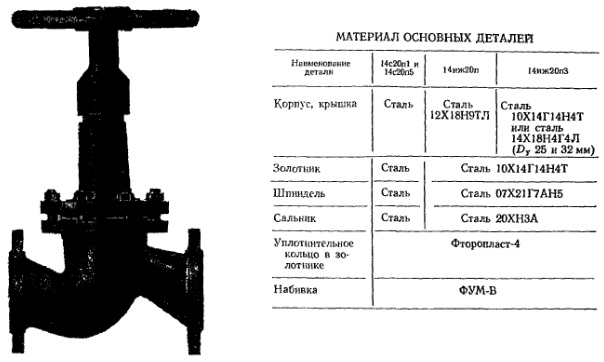

Вентиль 14с20п1, 14с20п5, 14нж20п и 14нж20пЗ (Е 22012, СА 22012, У 22012)

ПОИСК

Вентиль 14с20п1, 14с20п5, 14нж20п и 14нж20пЗ (Е 22012, СА 22012, У 22012) Вентиль 14с20п1, 14с20п5, 14нж20п и 14нж20пЗ (Е 22012, СА 22012, У 22012)

Применяются на трубопроводах для хладона-12 и хладона-22 (с 10%-ным содержанием масел ХФ- 12, ХФ-22, ХФ-22с и Х-30) рабочей температурой от -40 до +150 С (вентили 14с20п1 и 14с20п5) и от 100 до +150 С (вентили 14нж20п и 14нж20пЗ). Температура окружающей среды от -40 до +50 С. Относительная влажность до 98% при температуре 20 С.

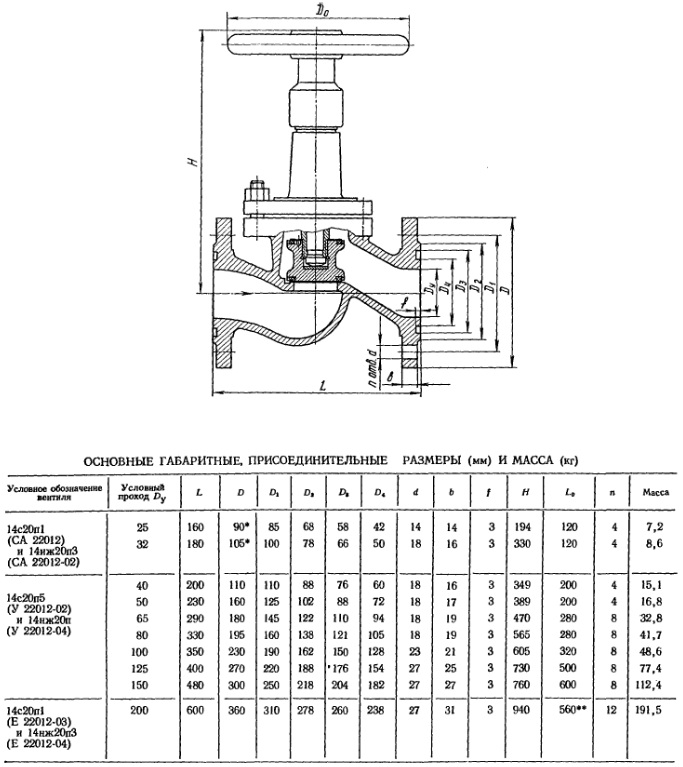

Присоединительные размеры фланцев: по ГОСТ 12823—67 и ГОСТ 12818—67 на Р7 2,5 B5).
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: резьбовым сальником.

Верхнее уплотнение: в золотнике обеспечивает отключение сальниковой камеры при полностью открытом затворе.
Рабочая среда: подается под золотник.
Герметичность затвора: по 1-му классу ГОСТ 9544—75.

Для предотвращения: утечки хладона крышка вентиля закрыта навертным колпаком.
При открывании и закрывании вентиля: колпак отвинчивают и используют в качестве маховика (рукоятки).
Максимальное усилие на маховике при. закрывании: 38 кгс (для Dy 40 и 50 мм), 62 кгс (для Dy 65 мм), 88 кгс (для Dy 100 мм), 100 кгс (для DY 125 мм), 136 кгс (для Dy 150 мм) и 300 кгс (для Dy 200 мм).

Вентиль устанавливают: на трубопроводе в любом рабочем положении.
Изготовление и поставка вентиля: по ТУ 26-07-022—76.
Вентили относятся к классу: ремонтируемых.

Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 10000 циклов.
Наработка на отказ: не менее 2700 циклов.
