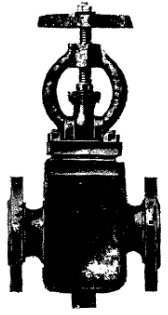

  3. Вентили с обогревом фланцевые 13нж18п; п1 п5 (У 21156)

Вентили с обогревом фланцевые 13нж18п; п1 п5 (У 21156)

ПОИСК

Вентили с обогревом фланцевые 13нж18п; п1 п5 (У 21156) Вентили с обогревом фланцевые 13нж18п; п1 п5 (У 21156)

Применяются на трубопроводах для расплавленного капролактама (вентили 13нж18п, 13нж18п1 и 13нж18п2) рабочей температурой до 100е С и органических агрессивных соединений: циклогексана (до 90%), циклогексанола (до 5%), бензола (до 2%) с примесью муравьиной, щавелевой и уксусной кислот (вентили 13нж18пЗ, 13нж18п4 и 13нж18п5)—рабочей температурой до 200 С.

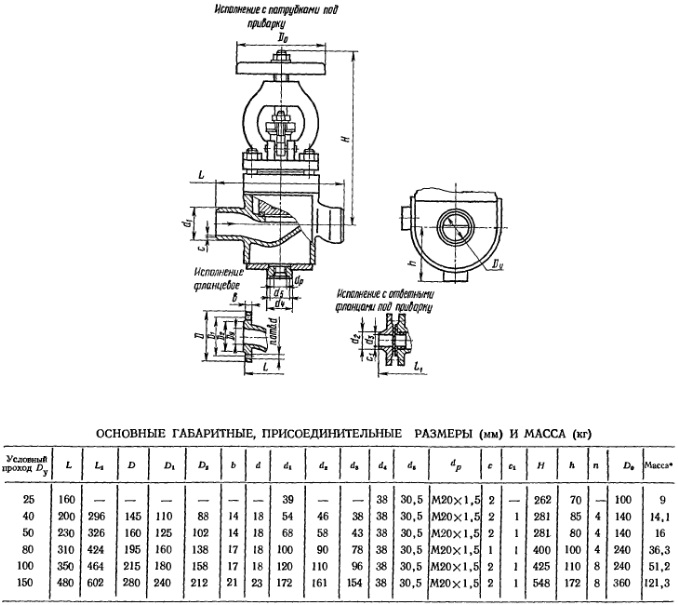

Присоединительные концы: патрубки под приварку (вентили 13нж18п и 13нж18пЗ), фланцы (вентили 13нж18п1 и 13нж18п4) по ГОСТ 12821—67 и 12823—67 на Ру 1,6 A6) или ответные фланцы с концами под приварку (вентили 13нж18п2 и
13нж18п5).
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.
Для обогрева вентиля в рубашку подается вода давлением: Рр 0,6F температурой 100 С A3нж18п, 13нж18п1 и 13нж18п2) или насыщенный пар давлением Pv 1A0) и температурой 200 С A3нж18пЗ, 13нж18п4 и 13нж18п5).

Рабочая среда: подается под золотник.
Герметичность затвора: по 1-му классу ГОСТ 9544—75.
Управление вентилем: ручное, маховиком.

Максимальное усилие на маховике при закрывании: 24 кгс (для Dy 25 мм); 49 кгс (для Dy 40 и 50 мм); 80 кгс (для Dy 80 мм); 98,8 кгс (для Dy 100 мм) и 126 кгс (для Dy 150 мм).
Вентиль устанавливают на трубопроводе: одним из отверстий для спуска конденсата вниз (для Dy 25, 40 и 50 мм), в любом рабочем положении (для Dy 80 и 100 мм) и отверстиями для спуска конденсата вниз (для Dy 150 мм).

Изготовление и поставка вентиля: по ТУ 26-07-177—77.
Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 10000 циклов.
Наработка на отказ: не менее 2700 циклов.
