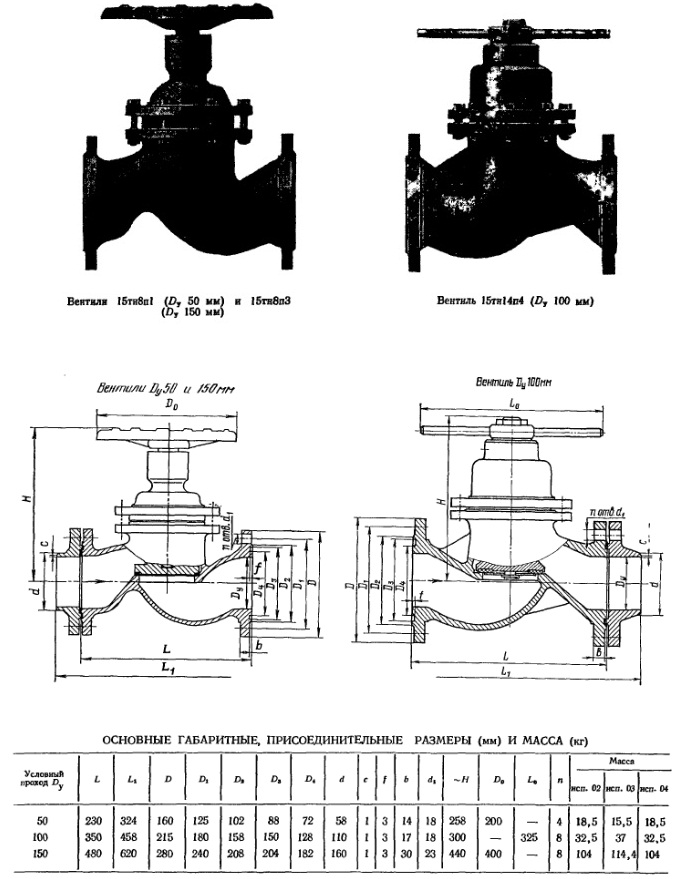

  3. Вентили сильфонные фланцевые 15тн8п1 (У 26373.050) 15тн14п4 (У 26376.100) 15тн8пЗ (У 26376.150)

Вентили сильфонные фланцевые 15тн8п1 (У 26373.050) 15тн14п4 (У 26376.100) 15тн8пЗ (У 26376.150)

ПОИСК

Вентили сильфонные фланцевые 15тн8п1 (У 26373.050) 15тн14п4 (У 26376.100) 15тн8пЗ (У 26376.150) Вентили сильфонные фланцевые 15тн8п1 (У 26373.050) 15тн14п4 (У 26376.100) 15тн8пЗ (У 26376.150)

Применяются на трубопроводах для жидких и разных агрессивных сред рабочей температурой до 200° С. Температура окружающей среды от 40 до +60 С. Относительная влажность до 90% И температуре 20 С. Могут быть использованы
я работы при вакууме до 5-Ю-3 мм рт. ст.


Присоединительные концы: ответные фланцы под приварку.
Размеры фланцев: по ГОСТ 12823 — на Ру 1,6 A6).

Уплотнение штока: сильфонное, предотвращает проникновение рабочей среды по штоку в окружающую среду.
Рабочая среда: подается под золотник
Допускается подача: среды на золотник.

Управление вентилем: ручное, маховиком (для DY 50 и 150 мм) или рукояткой (для D7 100 мм).
Вентили устанавливают: на трубопроводах в любом рабочем положении.
Крутящий момент на резьбовой втулке: 3,26 кгс-м (для Dy 50 мм), 9,45 кгс-м (для Dy 100 мм) и 7,75 кгс • м (для Dy 150 мм).

Материал основных деталей: крышка, корпус, сильфон — титановый сплав ТЛ-3 и ВТ1-0 (исп. 02 и 03) и титановый сплав ВТ-5Л (исп. 04); уплотнительное кольцо в золотнике — фторопласт-4.

Изготовление и поставка вентиля: по ТУ 26-07-110—74.

Средний срок службы: не менее 15 лет.
Средний ресурс: не менее 10 000 циклов.
Наработка на отказ: не менее 2700 циклов.
