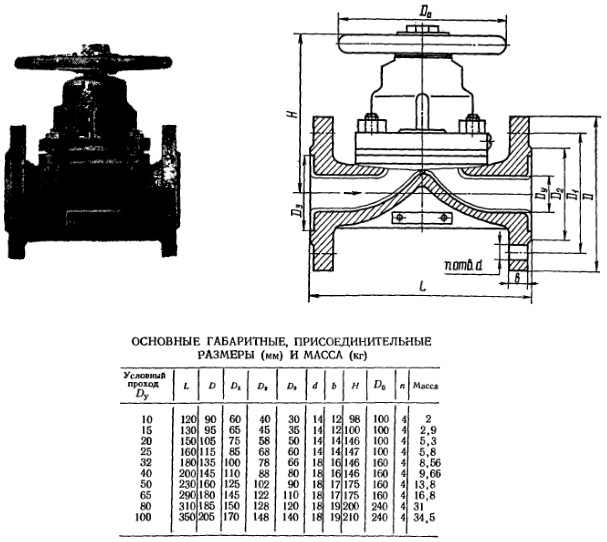

  3. Вентили диафрагмовые эмалированные фланцевые 15ч93эм, 15ч94эм и 15ч95эм (КА 26323)

Вентили диафрагмовые эмалированные фланцевые 15ч93эм, 15ч94эм и 15ч95эм (КА 26323)

ПОИСК

Вентили диафрагмовые эмалированные фланцевые 15ч93эм, 15ч94эм и 15ч95эм (КА 26323) Вентили диафрагмовые эмалированные фланцевые 15ч93эм, 15ч94эм и 15ч95эм (КА 26323)

Применяются на трубопроводах для агрессивных сред рабочей температурой от —15 до +120 С.


Присоединительные размеры фланцев: по ГОСТ 1235—67.
Между корпусом и крышкой расположена диафрагма: обеспечивающая герметичность в затворе и изоляцию внутренней полости вентиля от окружающей среды.

Внутренняя полость корпуса покрыта: эмалью.
Рабочая среда: подается под диафрагму с любой стороны.

Герметичность затвора: по 3-му классу ГОСТ 9544—75.
Управление вентилем: ручное, маховиком.
Наибольшее усилие на маховике при закрывании: 30 кгс (для Dy 10 и 15 мм), 40 кгс (для Dy 20 и 25 мм), 45 кгс (для Dy 32 и 40 мм), 50 кгс (для DY 50 и 65 мм) и 65 кгс (для Dy 80 и 100 мм).

Вентиль устанавливают на трубопроводе: в любом рабочем положении.
Изготовление и поставка вентиля: по ТУ 26-07-1051—78.
Вентили относятся к классу: ремонтируемых.

Средний срок службы: не менее 6 лет.
Средний ресурс: не менее 10000 циклов.
Наработка на отказ: не менее 2200 циклов.

Материал основных деталей: корпус, крышка, крестовина — чугун; шпиндель — сталь; диафраг - ма — фторопласт-4.
