  3. Вентиль прямоточный гуммированный фланцевый 15ч63гм (ВКГ)

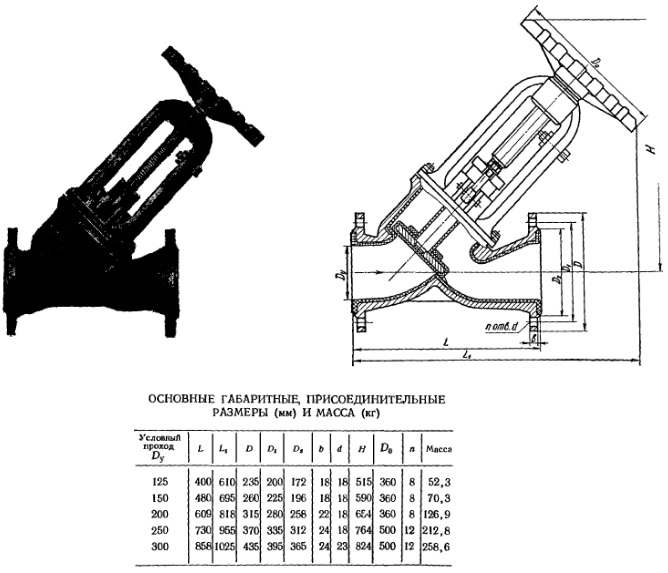

Вентиль прямоточный гуммированный фланцевый 15ч63гм (ВКГ)

ПОИСК

Вентиль прямоточный гуммированный фланцевый 15ч63гм (ВКГ) Вентиль прямоточный гуммированный фланцевый 15ч63гм (ВКГ)

Применяется на трубопроводах для агрессивных жидких сред рабочей температурой от —15 до +65 С (кремнистоводородной и соляной кислот любой концентрации; плавиковой, серной и сернистой кислот концентрацией до 50%; уксусной кислоты концентрацией до 80% и фосфорной кислоты концентрацией до 85%; растворов едких щелочей и солей, минеральных кислот любой концентрации, ацетона, глицерина, красителей и спиртов любой концентрации).


Присоединительные размеры фланцев: по ГОСТ 1234—67.
Внутренняя полость корпуса: крышка и золотник покрыты полуэбонитом.

Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.

Рабочая среда: подается под золотник.
Герметичность затвора достигается: за счет плотного прилегания гуммированного диска клапана к седлу корпуса.
Управление вентилем: ручное, маховиком.

Максимальное усилие на маховике при закрывании: 82 кгс (для D7125mm), 114 кгс (для Dy 150 мм), 73 кгс (для Dy 200 мм), 75 кгс (для Dy 250 мм) и 104 кгс (для Dy 300 мм).

Вентиль устанавливают: на трубопроводе в любом рабочем положении.
Изготовление и поставка вентиля: по ТУ 26-07-1088—74.

Средний срок службы: не менее 3 лет.
Средний ресурс: не менее 2500 циклов.
Наработка на отказ: не менее 800 циклов.

Материал основных деталей: корпус, крышка, сальник — чугун; шпиндель, золотник — сталь; набивка — пропитанный асбест.
