Вентили сальниковые с электромагнитным приводом и электромагнитной защелкой фланцевые 15кч892п1-п4 15кч892р1-р4 (СЗ 21087)

ПОИСК

Вентили сальниковые с электромагнитным приводом и электромагнитной защелкой фланцевые 15кч892п1-п4 15кч892р1-р4 (СЗ 21087) Вентили сальниковые с электромагнитным приводом и электромагнитной защелкой фланцевые 15кч892п1-п4 15кч892р1-р4 (СЗ 21087)

Применяются в системах с дистанционным электрическим управлением на трубопроводах для воды и пара рабочей температурой 5—150 С (вентиль 15кч892п1-п4) и для воды и воздуха рабочей температурой 5—70° С (вентиль 15кч892р1-р4). Температура окружающей среды 5—40 С (при работе вентиля на воде); от —10 до +40°С (при работе вентиля на паре и воздухе).

Степень защиты вентилей IP10 по ГОСТ 14255—69.
электромагниты потребляют электроэнергию только в моменты перемещения золотника из одного положения в другое.
В крайних положениях ток автоматически отключается.

В схеме блок-контактов электромагнита предусмотрены контакты для подключения цепей сигнализации.
Для облегчения работы электромагнитного привода при открывании вентиля имеется разгрузочный золотник.
При подаче тока в катушку основного (тягового) электромагнита якорь втягивается, поднимает золотник и открывает проходное отверстие вентиля.


В верхнем положении якорь удерживается электромагнитной: защелкой (шариками).
При отключении электроэнергии управлять вентилем: можно с помощью ручного дублера.
Вентиль устанавливают: на горизонтальном трубопроводе электромагнитным приводом вверх.

Допускается отклонение вентиля: от вертикали на угол: не более 15 С в любую сторону.
Присоединительные размеры фланцев: по ГОСТ 12817—67 на Ру 1,6 A6).

Уплотнение штока: сальниковое.
Подтяжка сальника: накидной гайкой
Рабочая среда: подается,на, золотник.

Герметичность в затворе обеспечивается при перепаде давления на золотнике: не менее 0,2 B).

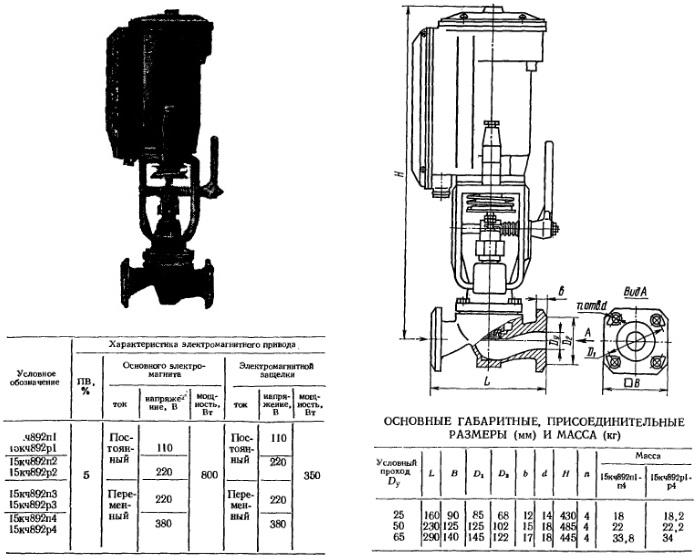

Управление вентилем: от электромагнитного привода ЭВ-3 (см. таблицу).

Время открывания вентилей: не более 2 с, закрывания— не более 7 с.
Изготовление и поставка вентиля: по ТУ 26-07-1049—77.

Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 40000 циклов.
Наработка на отказ: не менее 8000 циклов.

Материал основных деталей: корпус — ковкий чугун; золотник — сталь 12X17 (для Dy 25 мм) или латунь (для Dy 50 и €5 мм); шпиндель—сталь; уплотнительное кольцо: в корпусе — сталь 12X17; в золотнике—фторопласт-4 A5кч892п1-п4) и рези-
на A5кч892р1-р4); мембрана — фторопласт-4; набивка — ФУМ-В.
