  3. Вентили фланцевые с электроприводом 15кч922бр 15кч922нж (У 21009)

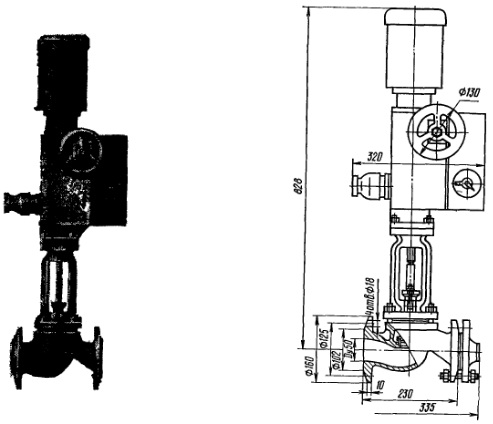

Вентили фланцевые с электроприводом 15кч922бр 15кч922нж (У 21009)

ПОИСК

Вентили фланцевые с электроприводом 15кч922бр 15кч922нж (У 21009) Вентили фланцевые с электроприводом 15кч922бр 15кч922нж (У 21009)

Применяются на трубопроводах для перегретого пара рабочей температурой до 300 С (вентиль 15кч922нж), для технической воды и насыщенного пара рабочей температурой до 225 С (вентиль 15кч922бр).


Присоединение к трубопроводу: ответные фланцы под приварку с присоединительными размерами фланцев по ГОСТ 12817—67.
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.

Рабочая среда: подается под золотник.
Герметичность затвора: по 2-му классу ГОСТ 9544—75.
Управление вентилем: от электропривода типа А (черт. ТЭ 099.058-01МУ) с электродвигателем типа 4АА56В4 или АОЛ-12-4 мощностью 0,18 кВт, напряжением 220/380 В, частотой вращения вала 1400 об/мин.
Максимальный крутящий момент: 6 кгс-м.

Управлять вентилем можно также с помощью: ручного дублера.
Максимальное усилие на маховике: 3,5 кгс.
Вентиль устанавливают: на горизонтальном трубопроводе электроприводом вертикально вверх.

Допускается установка: с горизонтальным расположением шпинделя при .наличии опоры под электропривод.
Изготовление и поставка ветиля по: ТУ 26-07-1135—76.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 6 лет.
Средний ресурс: не менее 2400 циклов.
Наработка на отказ: не менее 550 циклов.

Материал основных деталей: корпус — ковкий чугун; шпиндель — сталь 40Х; золотник — ковкий чугун; уплотнительные кольца в корпусе и золотнике - сталь 20X13 (у вентиля 15кч922нж) и латунь ЛМц58-2-2 (у вентиля 15кч922бр); набивка — пропитанный асбест.

Масса вентиля: 51 кг (с ответными фланцами под приварку) и 45,8 кг (без ответных фланцев).
