  3. Вентиль с электромагнитным приводом ПЗ 26291-0101 ПЗ 26291-0103 A5Б859

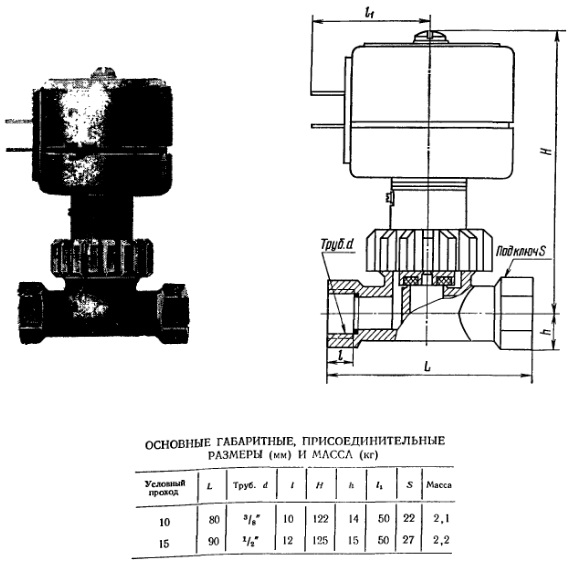

Вентиль с электромагнитным приводом ПЗ 26291-0101 ПЗ 26291-0103 A5Б859

ПОИСК

Вентиль с электромагнитным приводом ПЗ 26291-0101 ПЗ 26291-0103 A5Б859 Вентиль с электромагнитным приводом ПЗ 26291-0101 ПЗ 26291-0103 A5Б859

Применяется на трубопроводах для пара и конденсата рабочей температурой от ПО до 175 С в системах с дистанционным электрическим управлением. Температура окружающей среды 15—35 С, относительная влажность до 98% при температу-
ре 25 С.


Присоединение к трубопроводу: муфтовое по ГОСТ 6527—68.
Рабочая среда: подается на золотник.
Герметичность в затворе обеспечивается: при перепаде давления на закрытом затворе от 0,1 A) до 0,6 (6).

Управление вентилем: от электромагнитного привода (в брызгозащищенном исполнении) переменного тока напряжением 220 В, мощностью 15 ВА, ПВ=100%.
Время открывания вентиля: 1 с, время закрывания - 10 с.

При поступлении тока в катушку электромагнита сердечник: втягиваясь, открывает разгрузочное отверстие, и под действием давления среды золотник поднимается и открывает проходное отверстие.
При выключении тока под действием массы золотника: сердечника и усилия пружины вентиль закрывается.

Вентиль устанавливают: на горизонтальном трубопроводе электромагнитным приводом вверх.
Допускается отклонение от вертикали на угол: не более 15 С в любую сторону.

Изготовление и поставка вентиля: по ТУ 26-07-074—72.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 100000 циклов.
Наработка на отказ: не менее 30000 циклов.

Материал основных деталей: корпус, клапан — латунь ЛС 59-1; крышка — сталь 08Х18Н10Т; прокладка, уплотнительное кольцо в золотнике: фторопласт.
