Клапан запорный сильфонный ТД26549,У26549,15с66п,15с66нж,15нж66п,15нж66нж
Применяется для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки, жидкий хлор, хлористый водород 85%, винилхролид 15% газ, хладонс содержанием масел, дихлорэтан 7%, сырецполиизоцианата, углеводороды жидкие, углеводородный газ, конденсат газовый, Тр от -40 до 200 С (15с66п), Тр от -60 до 100 С (15нж66п), Тр до 350 С (15нж66нж) в зависимости от исполнений.

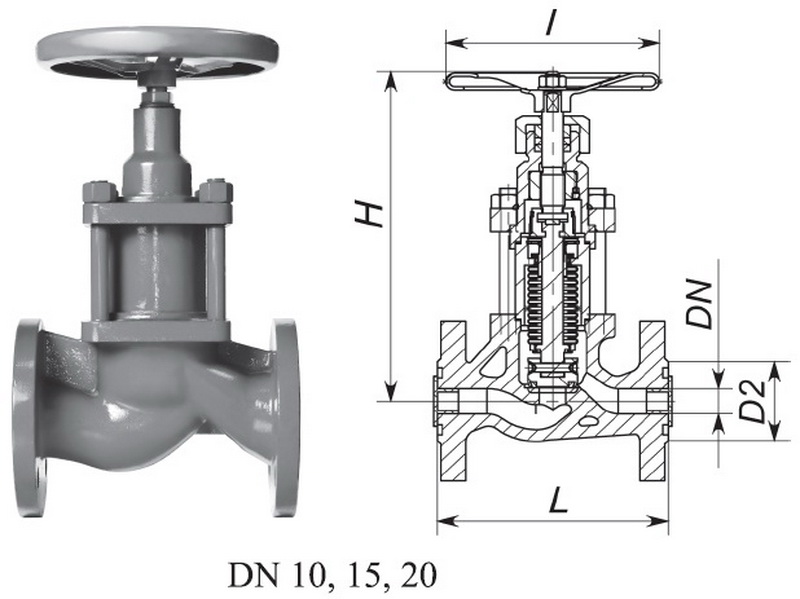

DN | L | D2 | l | H | H1 | |
10 | 130 | 42 | 120 | 160 | 250 | |
15 | 130 | 47 | 120 | 160 | 250 | |
20 | 150 | 58 | 120 | 160 | 250 | |
25 | 160 | 68 | 220 | 275 | 380 | |
32 | 180 | 78 | 220 | 275 | 380 | |
40 | 200 | 88 | 220 | 300 | 410 | |
50 | 230 | 102 | 220 | 300 | 410 | |
65 | 290 | 122 | 320 | 385 | 515 | |
80 | 310 | 135 | 400 | 500 | 650 | |
100 | 350 | 190 | 400 | 500 | 650 | |
150 | 480 | 212 | 400 | 494 | 650 |
