22. Допуски и посадки гладких цилиндрических соединений. Допуски, посадки и технические измерения.

22. Допуски и посадки гладких цилиндрических соединений. Допуски, посадки и технические измерения.

Посадки в системе отверстия и в системе вала. Система допусков по образованию различных посадок подразделяется на систему отверстия и систему вала.

Система отверстия — это совокупность посадок, в которых при одном классе точности и одном номинальном размере предельные отклонения отверстий одинаковы, а различные посадки достигаются путем изменения предельных отклонений валов (рис. 43, а).

Во всех стандартных посадках системы отверстия нижнее отклонение отверстия равно нулю: в этом случае наименьший предельный размер отверстия равен номинальному. П-ле допуска такого отверстия называется основным.

Система вала — это совокупность посадок, в которых предельные отклонения ва-лов одинаковы (при одном номинальном размере и одном классе точности), а различные посадки достигаются путем измене¬ния предельных отклонений отверстий (рис. 43, б). Во всех стандартных посадках системы вала верхнее отклонение вала равно нулю. После допуска такого вала называется основным.

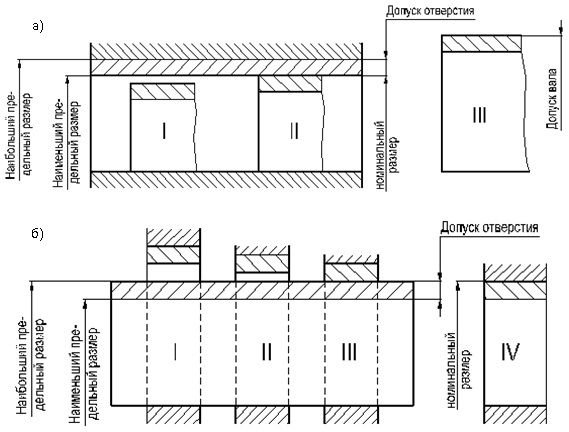

Рис. 43. Эскизы посадок

а — в системе отверстия (I, II, III — эскизы валов с разными предельными размерами под посадки),
б — в сис-теме вала (I, II, III, IV — эскизы отверстий с разными предельными размерами под посадки)

Общие сведении о системах допусков и посадок. С 1980 г. в странах — членах СЭВ введена единая система допусков и посадок (ЕСДП СЭВ) всех типовых соединений в маши-ностроении. Допуски и посадки системы регламентируются стандартами СЭВ (ОСТ СЭВ), которые составляются на основе стандартов международной системы (ИСО), и в СССР дей-ствуют в качестве государственных стандартов. Это приводит к возможности применения в разных странах единой технической доку¬ментации и стандартной технической оснастки, повышает уровень взаимозаменяемости в машино- и приборостроении и обеспечивает взаимовыгодную торговлю.

Система допусков и посадок СЭВ распространяется на размеры до 10000 мм (нижний предел — менее 1 мм — неограничен). Указанный диапазон размеров разбит на три группы: до 500 мм, свыше 500 до 3150 мм и свыше 3150 до 10000 мм. Перечисленные группы размеров подразделены на основные и промежуточные интервалы. Для размеров до 500 мм установлено 13 основных интервалов. Начиная с 10 мм основ¬ные интервалы дополнительно разбиты на промежуточные. Размеры свыше 500 до 3150 мм разбиты на 8 основных и 16 промежуточных интервалов, а свыше 3150 мм — на 5 основных и 10 промежуточных. Промежуточные интервалы введены для отклонений, образующих посадки с большими натягами и зазорами для получения более равномерных зазоров и натягов.

В системе допусков и посадок СЭВ для гладких цилиндрических соединений допуски отверстий и валов обозначают IТ, что означает “допуск ИСО”. В ЕСДП СЭВ для размеров до 10000 мм установлено 19 квалитетов (квалитет — со-вокупность допусков, соответствующих одинаковой степени точности для всех номинальных размеров): 01, 02, …, 17. В порядке убывания точности допуски квалитетов условно обозначают IТ01, IТ0, IТ2, …, IТ16, IТ17. Квалитеты с 01 до 04 предназначены для особо точных деталей и измерительных инструментов (в системе ОСТ с 02 по 09 классы точности) : квалитеты с 5-го по 14-й предназначены для сопряжения деталей (в системе ОСТ с 1-го по 5-й классы); квалитеты с 14-го по 17-й — для выполнения свободных, не сопрягающихся размеров (в системе ОСТ с 7-го по 10-й классы) .

Обозначение посадок на чертежах в системе СЭВ выполняется следующим образом. За номинальным размером проставляется буква, обозначающая назначенную посадку, а по-сле нее дается цифра, которая указывает номер квалитета, например: 25H7 — для отверстия и 25h7 — для вала. Система СЭВ предусматривает также обозначение посадок на чертежах деталей с помощью числовых значений предельных отклонений — 25+0,021, 25 или комбинированным способом — 25Н7(+0,021), 25 .

На чертежах изделий сопряжения обозначаются разными способами: 5 , или 25Н7/g6, или 25Н7—g6, где 25Н7 — отверстие, 5g6 — вал. Стандарт СТ СЭВ 145-75 содержит таблицы (для отверстий и валов), в которых указаны 28 рядов (по числу посадок) значений основных отклонений. В табл. 9 приведены предпочтительные посадки системы СЭВ и примерные рекомендации по замене посадок системы ОСТ посадками по системе СЭВ в диапазоне от менее 1 до 500 мм.

Таблица 9. Поля допусков валов и отверстий

Поле допуска ОСТ

Пр2₁

Пpl₁

Г₁

Т₁

Н₁

П₁

B₁-С₁

Д₁

X₁

Г_р

П_р

П_л

Соответствующее поле допуска СТ СЭВ

п5

т5

i5 h5

r6, s6

П6

Поле допуска ОСТ

В—С

ТХ

Пр2_2а

Пр1_2а

Г_2а

Т_2а

Н_а

П_2а

B_2а-С_2а

Х_2а

Соответствующее поле допуска СТ СЭВ

i6 i_S6

i7 i_s7

Поле допуска ОСТ

Пр3₃

Пp2₃

Пp1₃

B₃-С₃

Х₃

Ш₃

B_3а-С_3а

B₄-С₄

X₄

Л₄

Ш₄

B₅-С₅

X₅

В₇

В₈

В₉

Соответствующее поле допуска СТ СЭВ

h8, h9

f9 e9

d9 d10

h10

h11

d11

b11 c11

a11

h12

b12

h14

h15

h16

Поле допуска ОСТ

Г₁

Т₁

Н₁

П₁

А₁-С₁

Д₁

Г_р

П_р

Соответствующее поле допуска СТ СЭВ

J6₁, J6

R7 S7

I7, I7

Поле допуска ОСТ

А—С

Пр2_2a

Г_2а

Т_2а

Н_2а

П_2а

А_2а—С_2а

А₃—С₃

Соответствующее поле допуска СТ СЭВ

J8, J8

H8, H9

Поле допуска ОСТ

Х₃

Ш₃

А_3а—С_3а

А₄—С₄

Х₄

Л₄

Ш₄

А₅—С₅

X₅

А₇

А₈

А₉

Соответствующее поле допуска СТ СЭВ

E9 E9

D9 D10

H10

H11

D11

B11 C11

A11

H12

B12

H14

H15

H16
