  3. Клапан предохранительные клапанов ТД ПБ 55016,ТД ПБ 55040,ТД ПБ 55063

Клапан предохранительные клапанов ТД ПБ 55016,ТД ПБ 55040,ТД ПБ 55063

ПОИСК

Клапан предохранительные клапанов ТД ПБ 55016,ТД ПБ 55040,ТД ПБ 55063

Клапан предохранительные клапанов ТД ПБ 55016,ТД ПБ 55040,ТД ПБ 55063


Блоки предназначены для защиты сосудов, аппаратов и трубопроводов от превышения давления сверх допустимого


Давление РN 1,6 МПа (16 кгс/см2); PN 4,0 МПа (40 кгс/см2); PN 6,3 МПа (63 кгс/см2)
Температура рабочей среды до -60°С до 215 °С
Рабочая среда продукты нефтедобычи и нефтепереработки, природный, в т.ч. попутный газ, вода, водяной пар, кислоты, щелочи и другие среды, по отношению к которым примененные материалы коррозионностойки
Присоединение к трубопроводу фланцевое, с ответными фланцами
Материал основных деталей Ст.20, 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ
Климатическое исполнение «У1», «ХЛ1» по ГОСТ 15150-69
Установочное положение оси предохранительных клапанов должны быть расположены вертикально колпаком вверх
Изготовление и поставка по ТУ 3742-011-71430388-2007
Класс герметичности класс “А” по ГОСТ 9544-2005
Принцип действия предохранительных клапанов прямого действия с пружинной нагрузки
Принцип действия шаровых кранов трехходовые поворотные с ручным синхронным управлением через редуктор
Давление полного открытия клапанов (Рпо) в соответствии с ГОСТ 12.2.085 - не более Рн+0,5 кгс/см2 для диапазона давлений до Рн 3 кгс/см2 (вкл);
не более 1,15 Рн для диапазона давлений Рн от 3 до 60 кгс/см2 (вкл)
Давление закрытия клапанов после автоматического срабатывания не мене о,8Рн
Противодавление за клапаном в расходном режиме не более 0,1 Рн
Тип корпуса клапана угловой
Уплотнение в затворе предохранительных клапанов полимер по металлу, металл по металлу, наплавка
Направление подачи среды под диск, в нижний патрубок

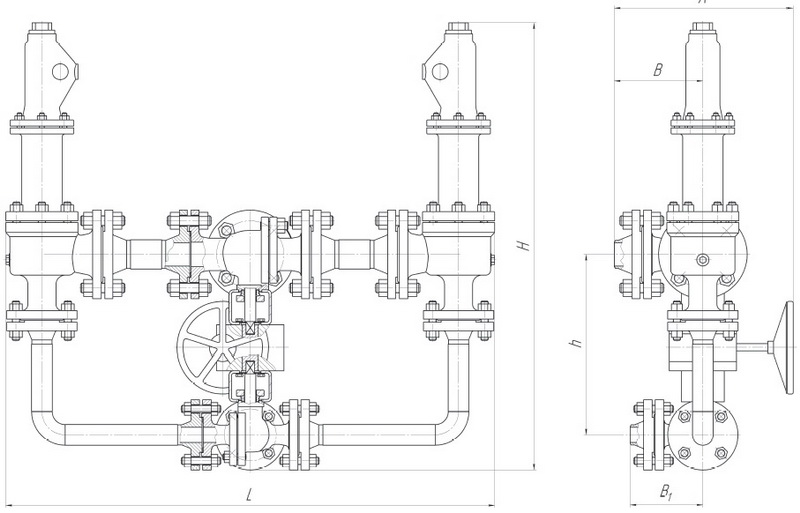

Клапан предохранительные клапанов ТД ПБ 55016,ТД ПБ 55040,ТД ПБ 55063


DN

А, мм

В, мм

В1, мм

H, мм

L, мм

h, мм

25

290

145

120

735

800

290

50

340

195

165

965

1310

417

80

400

215

195

1050

1700

550

100

460

280

285

1540

1910

705

150

695

335

280

1540

2260

775

200

835

625

335

2065

2280

985
