Наименование детали | 15кч18п1 | 15кч18п2 | 15кч18р | 15кч18р2 |
Корпус, крышка | КЧ 30-6 | |||
Шпиндель | сталь | латунь | сталь | латунь |
Материл уплотнительных поверхностей | фторопласт или БР-3 | резина |
Наработка на отказ, циклов, не менее | 15кч18п1, 15кч18р | 15кч18п2, 15кч18р2 |
2000 | 3000 |
Наименование | 15кч18р, р2; 1 5кч18п1 ,п2 |
Рабочая среда | воздух, вода; вода, пар, воздух |
Температура рабочей среды, °С | до + 50; до +225 |
Температура окружающей среды, °С | от +1 до +50; от -30 до +50 |
Направление подачи рабочей среды | по стрелке на корпусе |
Установочное положение | любое |
Присоединение к трубопроводу | муфтовое |
Условный проход ДN, мм | 15, 20, 25, 32, 40, 50 |
Давление номинальное, PN, МПа | 1,6 |
Герметичность затвора | класс «С» по ГОСТ 9544-93; класс «Д» по ГОСТ 9544-93 |

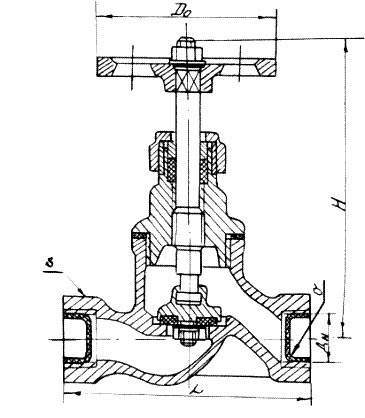

DN | 15, 20, 25, 32, 40, 50 |
L | 90, 100, 120, 140, 170, 200 |
H min | 110, 110, 132, 132, 164, 165 |
H max | 118, 120, 143, 145, 180, 185 |
D0 | 65, 65, 80, 80, 120, 120 |
S | 27, 36, 41, 50, 60, 70 |
Размер резьбы | G ½, G ¾, G 1, G 1 ¼, G 1 ½, G 2 |
Масса | 0.7, 0.9, 1.4, 2.1, 3,7, 5.0 |
