Краны шаровой полнопроходной с обогревом 10нж18п
Применяется для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионостойки с Тр не более + 200 С
Давление | PN 1,6 МПа (16 кгс/см2) |
Присоединение к трубопроводу | межфланцевое |
Материалы основных деталей | 12Х18Н9ТЛ, 12Х18Н12М3ТЛ |
Уплотнение в затворе | фторопласт |
Крепление пробки (шара) | верхняя опора |
Класс герметичности | «А» по ГОСТ 9544-2005 |
Управление | ручное (рукоятка) DN 50-200 |
Климатическое исполнение | «У», «Т», «УХЛ» по ГОСТ 15150-69 |
Установочное положение | одной из бобышек вниз |
Изготовление и поставка | по ТУ 3742-003-71430388-2005 |

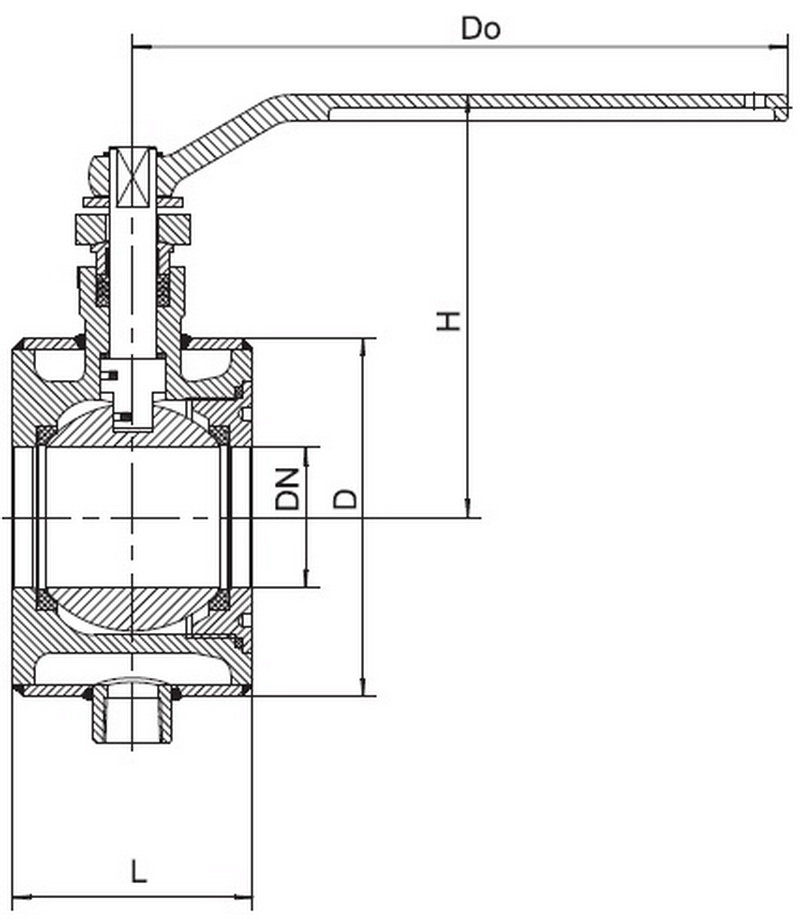

DN | L1 | D | Do | H | Масса, кг |
50 | 90 | 144 | 250 | 175 | 9 |
65 | 110 | 164 | 300 | 195 | 13 |
80 | 120 | 194 | 350 | 216 | 18 |
100 | 140 | 220 | 350 | 235 | 28 |
125 | 170 | 273 | 500 | 270 | 40 |
150 | 200 | 273 | 800 | 310 | 56 |
200 | 240 | 330 | 800 | 380 | 75 |
