  3. Фланцы свободные на приварном кольце ГОСТ 12822-80

Фланцы свободные на приварном кольце ГОСТ 12822-80

ПОИСК

Фланцы свободные на приварном кольце ГОСТ 12822-80 Фланцы свободные на приварном кольце ГОСТ 12822-80

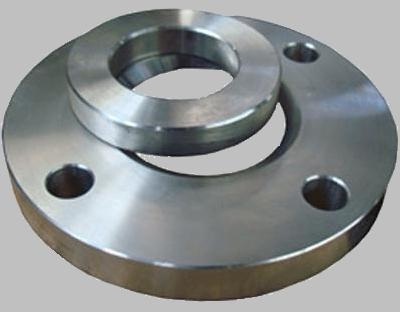

Стальной свободный фланец на приварном кольце состоит из фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Кольца изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.


Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Р от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от минус 30 до плюс 300 °С).

Стальной свободный фланец на приварном кольце по ГОСТ 12822-80, отличаются удобством монтажа, поэтому применяются в труднодоступных местах и при частом ремонте и используются при температурах -70 до 450 °С с давлением до 25 кгс/см².

ОСОБЕННОСТИ МОНТАЖА ФЛАНЦЕВ ГОСТ 12822-80

Данный тип фланца еще называют свободновращающимся, он состоит из двух частей: фланца и приварного кольца. Фланцы надеваются на трубу, но не провариваются и не крепятся к ней каким-либо иным образом; соединительное давление передается приварному кольцу через давление фланца на заднюю часть кольца.

Преимущества данной конструкции фланцев:
1. Свободное вращение вокруг трубы облегчает выравнивание отверстий для болтов противоположного фланца;
2. Отсутствие контакта с жидкостью в трубе часто позволяет использовать фланцы из недорогой углеродистой стали в комплекте с коррозионностойкими трубами;
3. В системах, которые быстро изнашиваются или подвергаются коррозии, фланцы могут быть восстановлены для повторного использования;
4. Используются при монтаже арматуры и оборудования в труднодоступных местах.

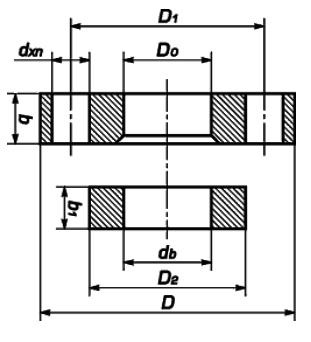

ОСОБЕННОСТИ КОНСТРУКЦИИ ФЛАНЦЕВ ГОСТ 12820-80

Одной из особенностей фланцев стальных свободных на диаметры условного прохода Ду 100, 125 и 150 мм является то, что возможны три их конструкции под различные наружные диаметры трубы.


Поэтому при заказе этих фланцев на Ду 100,125 или 150 мм необходимо указывать букву, соответствующую требуемому диаметру трубы. Если в заявке (спецификации) на данные типоразмеры фланцев буква не указана, то фланцы изготавливаются под следующие диаметры трубы: 100А, 125А, 150Б (табл. 1).

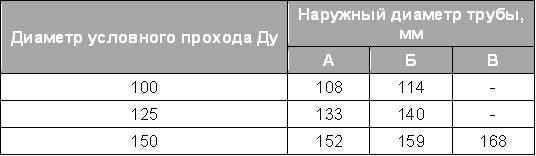

Таблица 1
