Фланцы сосудов и аппаратов ГОСТ 28759 (1-4)-90
Настоящим стандартом устанавливаются типы и основные параметры фланцев в зависимости от диаметров сосудов, аппаратов и условного давления.
Типы и основные параметры фланцев должны соответствовать указанным в табл. 1.
Диаметры сосудов и аппаратов - по ГОСТ 9617, условное давление - по ГОСТ 9493.

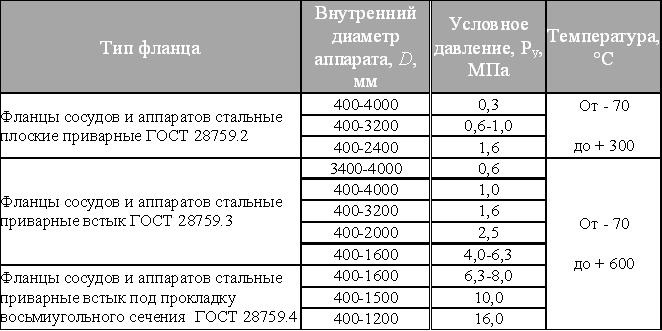

Таблица 1

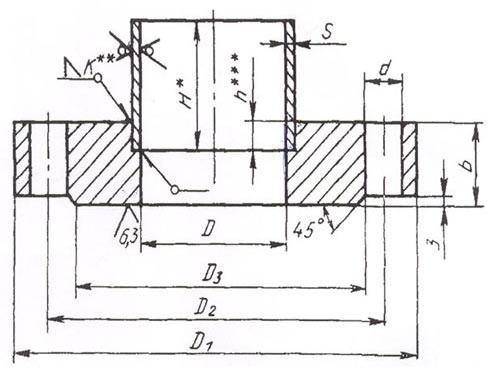

1. ГОСТ 28759.2 ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ
Настоящий стандарт распространяется на стальные плоские приварные фланцы для сосудов и аппаратов диаметром от 400 до 4000 мм с условным давлением от 0,3 до 1,6 МПа при температуре рабочей среды от минус 70 С до плюс 300°С, предназначенных для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслей промышленности, и направлен на обеспечение взаимозаменяемости и унификации фланцев сосудов и аппаратов.
КОНСТРУКЦИЯ И РАЗМЕРЫ
Стандарт устанавливает конструкции фланцев следующих исполнений:
1 - с гладкой уплотнительной поверхностью;
2 - с пазом;
3 - с шипом;
4 - с впадиной;
5 - с выступом;
6 - с гладкой уплотнительной поверхностью, облицованные листом из коррозионно-стойкой стали;
7 - с пазом, облицованные листом из коррозионно-стойкой стали;
8 - с шипом, облицованные листом из коррозионно-стойкой стали;
9 - с впадиной, облицованные листом из коррозионно-стойкой стали;
10 - с выступом, облицованные листом из коррозионно-стойкой стали;
11 - с гладкой уплотнительной поверхностью, наплавленные коррозионно-стойкой сталью;
12 - с пазом, наплавленные коррозионно-стойкой сталью;
13 - с шипом, наплавленные коррозионно-стойкой сталью;
14 - с впадиной, наплавленные коррозионно-стойкой сталью;
15 - с выступом, наплавленные коррозионно-стойкой сталью.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример условного обозначения фланца исполнения 1 диаметром 1200 мм на условное давление 0,6 МПа при высоте втулки 150 мм из стали 20:
Фланец 1-1200-0,6-150 Ст 20 ГОСТ 28759.2-90
то же, для фланца с прокладкой из фторопласта:
Фланец 1-1200-0,6-150Ф Ст 20 ГОСТ 28759.2-90
При заказе фланца без втулки, высота втулки в обозначении не указывается.

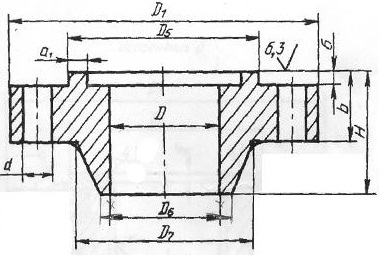

2. ГОСТ 28759.3 ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК
Настоящий стандарт распространяется на стальные приварные встык фланцы для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
КОНСТРУКЦИЯ И РАЗМЕРЫ
Стандарт устанавливает конструкции фланцев следующих исполнений:
1 - с впадиной;
2 - с выступом;
3 - с пазом;
4 - с шипом;
5 - с впадиной, облицованные листом из коррозионно-стойкой стали;
6 - с выступом, облицованные листом из коррозионно-стойкой стали;
7 - с пазом, облицованные листом из коррозионно-стойкой стали;
8 - с шипом, облицованные листом из коррозионно-стойкой стали;
9 - с впадиной, наплавленные коррозионно-стойкой сталью;
10 - с выступом, наплавленные коррозионно-стойкой сталью;
11 - с пазом, наплавленные коррозионно-стойкой сталью;
12 - с шипом, наплавленные коррозионно-стойкой сталью.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример условного обозначения фланца исполнения 1 диаметром 1200 мм на условное давление 2,5 МПа из стали 12Х18Н10Т:
Фланец 1-1200-2,5-12Х18Н10Т ГОСТ 28759.3-90
То же, для фланца с прокладкой из фторопласта:
Фланец 1-1200-2,5-Ф-12Х18Н10Т ГОСТ 28759.3-90
Пример условного обозначения фланца для аппарата с обечайкой из труб и с днищами с наружным базовым размером, исполнения 1 диаметром 720 мм на условное давление 2,5 МПа из стали 12Х18Н10Т:
Фланец 1-720-2,5-12Х18Н10Т ГОСТ 28759.3-90

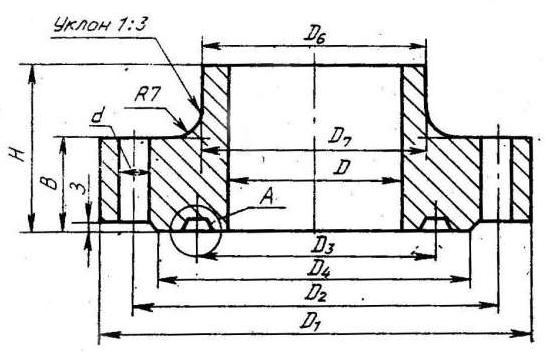

3. ГОСТ 28759.4 ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК ПОД ПРОКЛАДКУ ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ
Настоящий стандарт распространяется на стальные приварные встык фланцы сосудов и аппаратов диаметром от 400 до 1600 мм с условным давлением от 6,3 до 16,0 МПа при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
КОНСТРУКЦИЯ И РАЗМЕРЫ
Стандарт устанавливает конструкции фланцев следующих исполнений:
1 - под прокладку восьмиугольного сечения монометаллические;
2 - под прокладку восьмиугольного сечения наплавленные коррозионно-стойкой сталью.
