Изолирующие фланцевые соединения
Завод деталей трубопроводов "РЕКОМ" производит изолирующие фланцевые соединения по ТУ 3799-005-31049454-2009. ИФС производства завода "РЕКОМ" гарантированно обеспечивают электрическую изоляцию одного участка трубопровода от другого с целью противодействия электрохимической коррозии.
НАЗНАЧЕНИЕ ИЗОЛИРУЮЩИХ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ (ИФС)
Применяются для обеспечения защитного электрического потенциала установок электрохимической защиты (катодная ЭХЗ) газораспределительных станций (пунктов) ГРС (ГРП). Обеспечивают прерывание протекания электрического тока по трубопроводам (электропроводимость), также для защиты различных подземных коммуникаций от электрокоррозии.
Размещается на открытом воздухе на трубопроводах на вводе и выходе из зданий ГРС(ГРП), жилых зданий в различных климатических зонах.

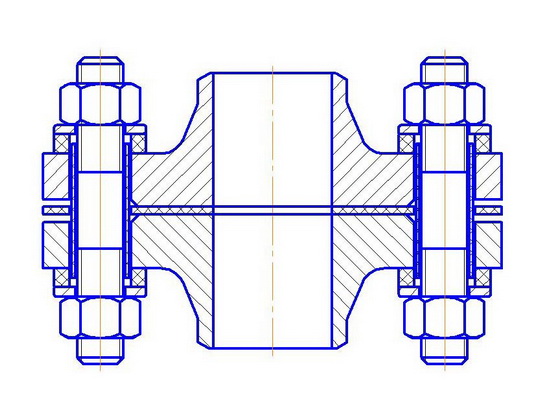

Конструкция ИФС состоит из двух фланцев, изолирующей прокладкой между ними, изолирующих втулок, которые устанавливаются в крепежные отверстия, а также шпилек, гаек, изолирующих шайб.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИФС
1. Максимально допустимое давление (не более, МПа):
– не более 10,0;
2. Условный проход:
Ду – до 1200;
3. Материальное исполнение:
сталь 20, 09Г2С, 12Х18Н10Т, ВТ 0,1;
4. Климатическое исполнение:
– У1(от -40°С до +40°С);
- ХЛ1(от -60°С до +40°С).
5. Рабочая среда:
пресная и перегретая вода, насыщенный и перегретый пар, воздух,инертные газы, природный газ и СУГ, тяжелые и легкие нефтепродукты, масла;
6. Температура рабочей среды, не более, С:
– не более 350;
7. Водопоглощение изолирующих материалов:
- не более 0,01%;
8. Диэлектричность изолирующей прокладки в сухом состоянии, Ом:
– 0,2*106;
9. Диэлектричность изолирующей прокладки во влажном состоянии, Ом:
– 10*103.

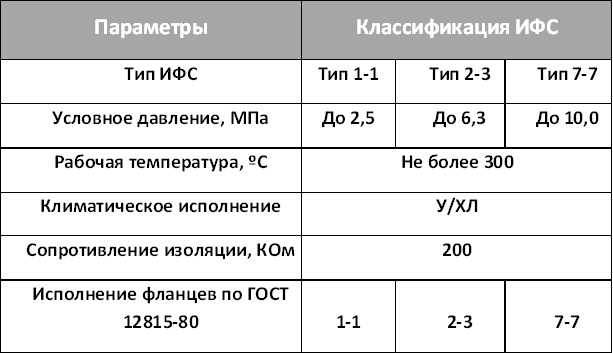

КЛАССИФИКАЦИЯ ИФС ПРОИЗВОДСТВА ООО "ЗДТ "РЕКОМ"
1. ИФС 1-1 до 2,5 МПа (25кгс/см2)
1. Фланцы по ГОСТ 12821 (исп. 1-1);
2. Прокладка изолирующая;
3. Втулки изолирующие;
4. Шайба изолирующая;
5. Шайбы для фланцевых соединений ГОСТ 9065;
6. Шпильки для фланцевых соединений ГОСТ 9066;
7. Гайки для фланцевых соединений ГОСТ 9064;
2. ИФС 2-3 до 6,3 МПа (63кгс/см2)
1. Фланцы по ГОСТ 12821 (исп. 2-3);
2. Прокладка изолирующая;
3. Втулки изолирующие;
4. Шайба изолирующая;
5. Шайбы для фланцевых соединений ГОСТ 9065;
6. Шпильки для фланцевых соединений ГОСТ 9066;
7. Гайки для фланцевых соединений ГОСТ 9064.
3. ИФС 7-7 до Ру 10,0 МПа
1. Фланцы по ГОСТ 12821 (исп. 7-7);
2. Прокладка изолирующая;
3. Втулки изолирующие;
4. Шайба изолирующая;
5. Шайбы для фланцевых соединений ГОСТ 9065;
6. Шпильки для фланцевых соединений ГОСТ 9066;
7. Гайки для фланцевых соединений ГОСТ 9064.
Для того, чтобы правильно оформить заказ на производство ИФС в ООО «ЗДТ «РЕКОМ», необходимо в заявке указать:
1. Наименование изделия – ИФС;
2. Условный проход Dу, мм.;
3. Условное давление Ру,МПа (кгс/см2);
4. Марка материала – ст. 20, ст. 09Г2С, ст. 12Х18Н10Т,, ст. 15Х5М, ВТ 1-0 и др.
Дополнительно:
1. Рабочая температура, С;
2. Рабочая среда.
Пример условного обозначения:
ИФС 50-63 2-3 Ст.20
ИФС 50-16 1-1 Ст.20
ИФС 50-160 7-7 Ст.20

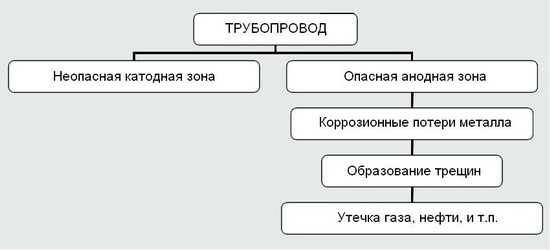

Последствия воздействия электрохимической коррозии на трубопроводы.
