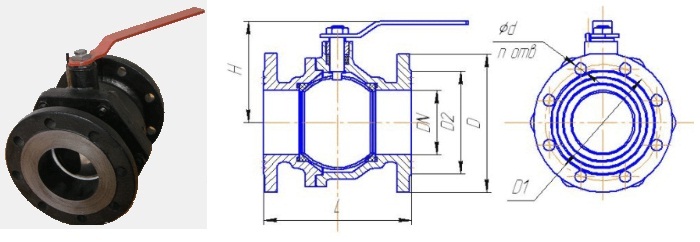

DN | Размеры, мм | Масса, кг не более | |||||||
D | D1 | D2 | L | L1 | H | d | n | ||
50 | 125х125 | 125 | 102 | 180 | 190 | 120 | 18 | 4 | 9 |
80 | 150х150 | 160 | 133 | 203 | 270 | 145 | 18 | 4 | 15 |
100 | 215 | 180 | 158 | 229 | 270 | 160 | 18 | 8 | 25 |
150 | 280 | 240 | 212 | 280 | 390 | 230 | 22 | 8 | 52 |
200/144 | 335 | 295 | 268 | 292 | 390 | 240 | 22 | 8/12* | 65 |
