Задвижка шланговая с пневмоприводом Camozzi т/ф 33а629р, т/ф 33а629р1 (БПА98000) PN 16кгс/см2

ПОИСК

Задвижка шланговая с пневмоприводом Camozzi т/ф 33а629р, т/ф 33а629р1 (БПА98000) PN 16кгс/см2 Задвижка шланговая с пневмоприводом Camozzi т/ф 33а629р, т/ф 33а629р1 (БПА98000) PN 16кгс/см2


  • Давление номинальное, PN - до 1,6 МПа (16 кгс/см2).
  • Присоединение задвижки к трубопроводу – фланцевое.
  • Присоединительные размеры магистральных фланцев на Ру 1,6 МПа (16 кгс/см2) по ГОСТ 12815-80 исполнение 1, ряд 2.
  • Среда рабочая - жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные среды, минеральные масла и нефтепродукты.
  • Направление подачи рабочей среды - любое.
  • Герметичность в затворе - по классу «А» ГОСТ 9544-93.
  • Коэффициент сопротивления  - 0,6 для DN 50; 80; 100 и -0,2 для DN 25; 32.
  • Давление управляющего воздуха Р упр 0,5 - 0,6 Мпа (5 - 6 кгс/см2)
  • Герметичный корпус.
  • Материал корпуса - алюминий.

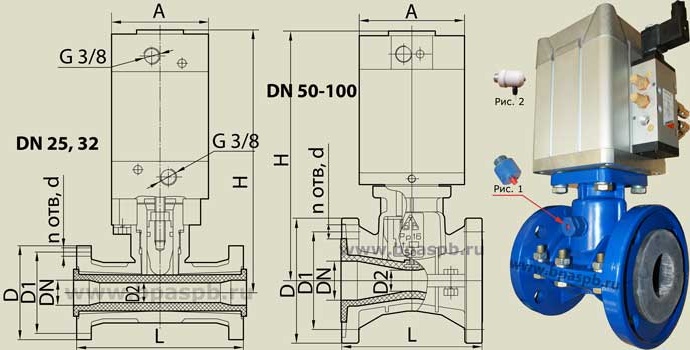

  • Механический сигнализатор разрыва патрубка (рис. 1).
  • По специальному заказу шланговая задвижка с пневмоприводом Camozzi комплектуется электромеханическим (нормально замкнутый контакт)
  • Шланговая задвижка с пневмоприводом Camozzi  выпускается в нормальном, экспортном и тропическом исполнении.
  • Рабочее положение задвижки - любое с установкой дополнительной опоры под привод.
  • Рабочее положение задвижки - приводом вниз не допускается.

Условный
проход DN мм.

Размеры, мм

Масса, кг

Тип привода

Усилие на штоке привода Н (кгс)

D

D 1

D 2

n

d

A

L

H

25

190

85

19

4

14

93

160

252

5,6

61М3Р080А0030

2000 (200)

32

1105

100

28

4

18

93

180

282

6,5

61М3Р080А0035

50

160

125

27

4

18

135

180

320

13,2

61М3Р125А0038С01

6000 (600)

80

195

160

45

4

18

135

210

507

20

61М3Р125А0055N2С01

15000 (1500)

100

215

180

58

8

18

176

230

614

36

41М3Р160А0068N2С01

23500 (2350)
