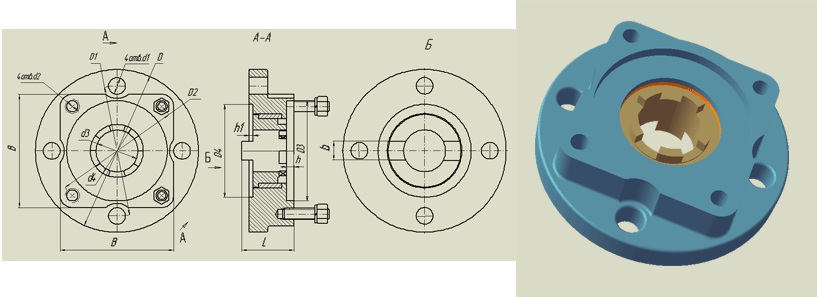

Обозначение шланговой задвижки | Обозначение адаптера | Номинальный диаметр, DN | Размеры, мм | Масса, кг | |||||||||||||
B | D | D 1 | D 2 | D3 | D4 | d1 | d2 | d3 | d4 | h | h1 | b | L | ||||
П98044-050 | П98010-050А | 50 | 100 | 125 | 102 | 104 | 70 | 70 | 12 | M12 | 32 | 44 | 3 | 4 | 14 | 37 | 3 |
П98010-080M | 80 | ||||||||||||||||
П98010-100M | П98010-100А | 100 | 122 | 175 | 140 | 135 | 108 | 100 | 18 | M12 | 45 | 57 | 4 | 8 | 20 | 56 | 5,5 |
П98010-125M | 125 | ||||||||||||||||
П98010-150M | 150 | ||||||||||||||||
П98010-200M | 200 |
Обозначение шланговой задвижки | "Тулаэлектропривод" | «AUMA» | «REGADA» | «SIEMENS» | ||||
Обозначение электропри- вода | Крутящий момент, Мкр, кгм | Обозначение электропривода | Крутящий момент, Мкр, кгм | Обозначение электропривода | Крутящий момент, Мкр, кгм | Обозначение электропривода | Крутящий момент, Мкр, кгм | |
П98044-050 | Н-А2-01...05 | 2,5-6 | SA10.1 | 4-12 | МО52000 | 1,6 -15 | М76341-С | 4-12 |
П98010-080M | Н-А2-07...11 | 6-10 | ||||||
П98010-100M | Н-Б1 | 10-30 | SA14.1 | 10-25 | МО52032 | 16-25 | 10-25 | |
П98010-125M | ||||||||
П98010-150M | ||||||||
П98010-200M |
