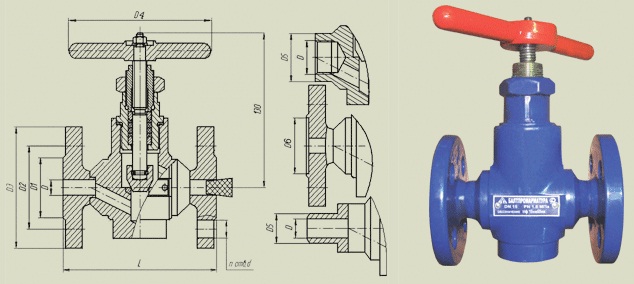

DN | PN | Размеры, мм | Присоединение | Масса, кг | |||||||||
D | D1 | D2 | D3 | D4 | D5 | D6 | L | n | d | ||||
15 | 16 | 15 | 47 | 65 | 95 | 100 | - | - | 130 | 4 | 14 | фланцевое | 3,8 |
40 | 15 | 47 | 65 | 95 | - | 40 | 130 | 4 | 14 | фланцевое | 3,8 | ||
63 | 15 | 47 | 75 | 105 |
| 40 | 175 | 4 | 14 | фланцевое | 4,75 | ||
G1 1/2" | - | - | - | 38 | - | 90 | - | - | муфтовое | 2,5 | |||
15 | - | - | - | 23 | - | 160 |
|
| под приварку | 3,5 | |||
20 | 16 | 20 | 58 | 75 | 105 | - | - | 150 | 4 | 14 | фланцевое | 4,2 | |
40 | 20 | 58 | 75 | 105 | - | 51 | 150 | 4 | 14 | фланцевое | 4,47 | ||
63 | 20 | 58 | 90 | 125 |
| 51 | 190 | 4 | 18 | фланцевое | 5,8 | ||
G3/4" | - | - | - | 38 | - | 90 | - | - | муфтовое | 2,6 | |||
20 | - | - | - | 28 | - | 160 | - | - | под приварку | 3,7 | |||
25 | 16 | 25 | 68 | 85 | 115 | - | - | 160 | 4 | 14 | фланцевое | 4,6 | |
40 | 25 | 68 | 85 | 115 | - | 58 | 160 | 4 | 14 | фланцевое | 4,93 | ||
63 | 25 | 68 | 100 | 135 | - | 58 | 200 | 4 | 18 | фланцевое | 7,11 | ||
G1" | - | - | - | 45 | - | 90 | - | - | муфтовое | 2,67 | |||
25 | - | - | - | 34 | - | 160 | - | - | под приварку | 3,7 |
DN | PN | т/ф | Класс герметичности в затворе | Температура рабочей среды, | Рабочая среда | Материал основных деталей |
15 20 25 | 16 | 15с65нж, 15с65нж1 | В | от -30 до +350 | Жидкие неагрессивные среды. | Сталь 20 ГОСТ 1050-88 |
40 | 15с22нж, 15с22нж1 | |||||
63 | 15с71нж, 15с75нж1 | |||||
15с71нж2*, 15с71нж3* | ||||||
15с71нж4**, 15с71нж5** | ||||||
16 | 15с65п | А | от -30 до +200 | Жидкие и газообразные неагрессивные среды. | ||
15нж65п | от -70 до +200 | Жидкие и газообразные агрессивные среды. | Сталь 12X18Н9Т | |||
40 | 15с22п | от -30 до +200 | Жидкие и газообразные неагрессивные среды. | Сталь 20 | ||
15нж22п | от -70 до +200 | Жидкие и газообразные агрессивные среды. | Сталь 12X18Н9Т | |||
63 | 15с71п, 15с71п1*, 15с71п2** | от -30 до +200 | Жидкие и газообразные неагрессивные среды. | Сталь 20 | ||
15нж71п, 15нж71п2** | от -70 до +200 | Жидкие и газообразные агрессивные среды. | Сталь 12X18Н9Т | |||
16 | 15нж65нж | В | от -70 до +350 | Жидкие и газообразные неагрессивные среды. | ||
40 | 15нж22нж | |||||
63 | 15нж71нж, 15нж71нж1*, 15нж71нж2** |
