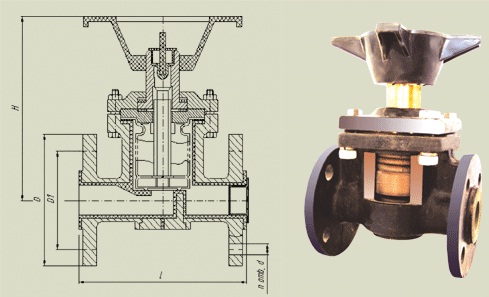

Обозначение изделия | Условный проход DN, мм | Размеры, мм | |||||
L | H | D | D1 | d | n | ||
П26548-025 | 25 | 160 | 200 | 115 | 85 | 14 | 4 |
П26548-032 | 32 | 180 | 200 | 135 | 100 | 18 | 4 |
П26548-050 | 50 | 230 | 190 | 160 | 125 | 18 | 4 |
Обозначение | Материал основных деталей | Масса, | ||
Корпус | Футеровка | Сильфон | ||
П26548-025; -01 | Отливка 25Л | Фторопласт | Фторопласт | 9,1 |
П26548-032; -01 | 10,1 | |||
П26548-050; -01 | 17,0 | |||
П26548-025-02; -03 | Фторопласт | 9,1 | ||
П26548-032-02; -03 | 10,1 | |||
П26548-050-02; -03 | 17,0 |
Обозначение изделия | Исполнение | Таблица фигур | Давление номинальное PN, МПа (кгс/см2) | Среда | Конц., % | Температура, оС |
П26548-025 | нормальное | 13с72п | 0,63 | Азотная кислота | до 10 | 100 |
П26548-032 | Серная кислота | до 60 | 100 | |||
П26548-050 | Соляная кислота | до 37 | 100 | |||
Фосфорная кислота | до 95 | 100 | ||||
П26548-025-01 | экспортное | 13с72пэ
| Фтористоводородная кислота | до 30 | 100 | |
П26548-032-01 | Кремнефтористоводродная кислота | до 35 | 100 | |||
Уксусная кислота | до 80 | 100 | ||||
П26548-050-01 | Муравьиная кислота | до 100 | 100 | |||
Кислоты - лимонная, масляная, малеиновая, бензойная | любая | 100 | ||||
П26548-025-02 | нормальное | 13с72п1 | 1,6 | Растворы солей минеральных и органических кислот | любая | 100 |
П26548-032-02 | Растворы щелочей | любая | 100 | |||
П26548-050-02 | Сероводород | - | 100 | |||
Хлористый водород | - | 100 | ||||
П26548-025-03 | экспортное | 13с72п1э | Аммиак газ | любая | 100 | |
П26548-032-03 | Формальдегид | 50 | 100 | |||
П26548-050-03 | Предельные углеводороды - метан, бутан, пропан и др. | любая | 100 | |||
Четыреххлористый углерод | - | 100 |
