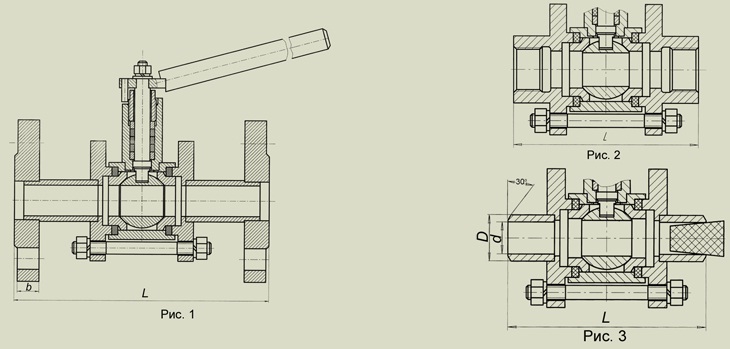

| Обозначение изделия | Таблица фигур | PN, МПа (кгс/см2) | Размеры, мм | Присоединение к трубопроводу | Масса, | |||
| L | b | d | D | |||||
| БПА39003-010 | 10с8бр | 1,6 (16) | 156 | 12 | 8 | 15 | фланцевое | 2,6 |
| -01 | 10с8бр1 | 94 | -- | муфтовое | 1,5 | |||
| -02 | 10с8бр2 | 104 | под приварку | 1,4 | ||||
| -03 | 10с9бр | 2,5 (25) | 160 | 14 | фланцевое | 2,7 | ||
| -04 | 10с9бр1 | 94 | -- | муфтовое | 1,5 | |||
| -05 | 10с9бр2 | 104 | под приварку | 1,4 | ||||
| -06 | 10с10бр | 4,0 (40) | 176 | 14 | фланцевое | 2,75 | ||
| -07 | 10с10бр1 | 94 | - | муфтовое | 1,5 | |||
| -08 | 10с10бр2 | 104 | под приварку | 1,4 | ||||
| БПА39003-015 | 10с8бр | 1,6 (16) | 156 | 12 | 12 | 19 | фланцевое | 3,0 |
| -01 | 10с8бр1 | 104 | -- | муфтовое | 1,7 | |||
| -02 | 10с8бр2 | под приварку | 1,6 | |||||
| -03 | 10с9бр | 2,5 (25) | 160 | 14 | фланцевое | 3,0 | ||
| -04 | 10с9бр1 | 94 | -- | муфтовое | 1,7 | |||
| -05 | 10с9бр2 | 104 | под приварку | 1,6 | ||||
| -06 | 10с10бр | 4,0 (40) | 176 | 14 | фланцевое | 3,2 | ||
| -07 | 10с10бр1 | 94 | - | муфтовое | 1,7 | |||
| -08 | 10с10бр2 | 104 | под приварку | 1,6 | ||||
| БПА39003-020 | 10с8бр | 1,6 (16) | 165 | 14 | 18 | 26 | фланцевое | 4,0 |
| -01 | 10с8бр1 | 110 | -- | муфтовое | 2,1 | |||
| -02 | 10с8бр2 | под приварку | 2,0 | |||||
| -03 | 10с9бр | 2,5 (25) | 170 | 14 | фланцевое | 4,0 | ||
| -04 | 10с9бр1 | 110 | -- | муфтовое | 2,1 | |||
| -05 | 10с9бр2 | под приварку | 2,0 | |||||
| -06 | 10с10бр | 4,0 (40) | 190 | 14 | фланцевое | 4,0 | ||
| -07 | 10с10бр1 | 110 | - | муфтовое | 2,1 | |||
| -08 | 10с10бр2 | под приварку | 2,0 | |||||
| БПА39003-025 | 10с8бр | 1,6 (16) | 168 | 16 | 25 | 34 | фланцевое | 5,25 |
| -01 | 10с8бр1 | 110 | -- | муфтовое | 2,7 | |||
| -02 | 10с8бр2 | под приварку | 2,7 | |||||
| -03 | 10с9бр | 2,5 (25) | 168 | 16 | фланцевое | 5,1 | ||
| -04 | 10с9бр1 | 110 | -- | муфтовое | 2,7 | |||
| -05 | 10с9бр2 | под приварку | 2,7 | |||||
| -06 | 10с10бр | 4,0 (40) | 194 | 14 | фланцевое | 5,1 | ||
| -07 | 10с10бр1 | 110 | - | муфтовое | 2,7 | |||
| -08 | 10с10бр2 | под приварку | 2,7 | |||||
| БПА39003-032 | 10с8бр | 1,6 (16) | 180 | 16 | 32 | 40 | фланцевое | 6,1 |
| -01 | 10с8бр1 | 130 | -- | муфтовое | 2,6 | |||
| -02 | 10с8бр2 | под приварку | 2,6 | |||||
| -03 | 10с9бр | 2,5 (25) | 184 | 18 | фланцевое | 6,4 | ||
| -04 | 10с9бр1 | 130 | -- | муфтовое | 2,6 | |||
| -05 | 10с9бр2 | под приварку | 2,6 | |||||
| -06 | 10с10бр | 4,0 (40) | 235 | 16 | фланцевое | 6,3 | ||
| -07 | 10с10бр1 | 130 | - | муфтовое | 2,6 | |||
| -08 | 10с10бр2 | под приварку | 2,6 | |||||
| БПА39003-040 | 10с8бр | 1,6 (16) | 184 | 17 | 38 | 48 | фланцевое | 7,1 |
| -01 | 10с8бр1 | 130 | -- | муфтовое | 3,0 | |||
| -02 | 10с8бр2 | под приварку | 2,6 | |||||
| -03 | 10с9бр | 2,5 (25) | 192 | 19 | фланцевое | 7,3 | ||
| -04 | 10с9бр1 | 130 | -- | муфтовое | 3,0 | |||
| -05 | 10с9бр2 | под приварку | 2,6 | |||||
| -06 | 10с10бр | 4,0 (40) | 240 | 16 | фланцевое | 7,1 | ||
| -07 | 10с10бр1 | 130 | - | муфтовое | 3,0 | |||
| -08 | 10с10бр2 | под приварку | 2,6 | |||||
| БПА39003-050 | 10с8бр | 1,6 (16) | 260 | 19 | 50 | 60 | фланцевое | 14,5 |
| -01 | 10с8бр1 | 160 | -- | муфтовое | 9,0 | |||
| -02 | 10с8бр2 | под приварку | 8,8 | |||||
| -03 | 10с9бр | 2,5 (25) | 265 | 21 | фланцевое | 14,8 | ||
| -04 | 10с9бр1 | 160 | -- | муфтовое | 9,0 | |||
| -05 | 10с9бр2 | под приварку | 8,6 | |||||
| -06 | 10с10бр | 4,0 (40) | 280 | 17 | фланцевое | 14,3 | ||
| -07 | 10с10бр1 | 160 | - | муфтовое | 9,0 | |||
| -08 | 10с10бр2 | под приварку | 8,6 | |||||
