Затвор фланцевый двухэксцентриковый запорно-регулирующий ВА 99016

ПОИСК

Затвор фланцевый двухэксцентриковый запорно-регулирующий ВА 99016 Затвор фланцевый двухэксцентриковый запорно-регулирующий ВА 99016


Появление и постановка на производство затворов ВА99016 является логическим продолжением производственной программы ЗАО «ВА «ИНТЕРАРМ» по наращиванию интеллектуального и производственного потенциала и выпуску все более сложного и высокотехнологичного оборудования.

Данные затворы вобрали в себя все современные российские и зарубежные тенденции в области проектирования и изготовления трубопроводной арматуры. Затворы ВА99016 характеризуют небольшие весогабаритные параметры, сравнительно невысокие крутящие моменты и отличные показатели надежности.

Конструкция диска обеспечивает высокую пропускную способность и при этом отвечает всем требованиям по прочности. Ремонтные работы по замене уплотнения могут осуществляться эксплуатирующей организацией в связи с их простотой и не требуют специального оборудования.

Тип конструкции:
Затворы двухэксцентриковые с эластомерным уплотнением

Условный проход:

DN 100 - DN 2400

Рабочее давление:

PN 6, 10, 16

Класс герметичности:

А по ГОСТ 9544-93

Температура рабочей среды:

до +130º С (в зависимости от материала конструкции)

Управление:
ручное – через редуктор DN 100 - DN 2400 электро или пневмопривод DN 100 - DN 2400

Присоединение: фланцевое.

  • Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода – по ГОСТ 12815, исполнение 1, ряд 2.
  • Установочное положение: любое, кроме положения «электроприводом вниз» для электроприводных затворов
  • Направление подачи рабочей среды: однонаправленное, по стрелке на корпусе затвора
  • Климатическое исполнение: У1, УХЛ1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69

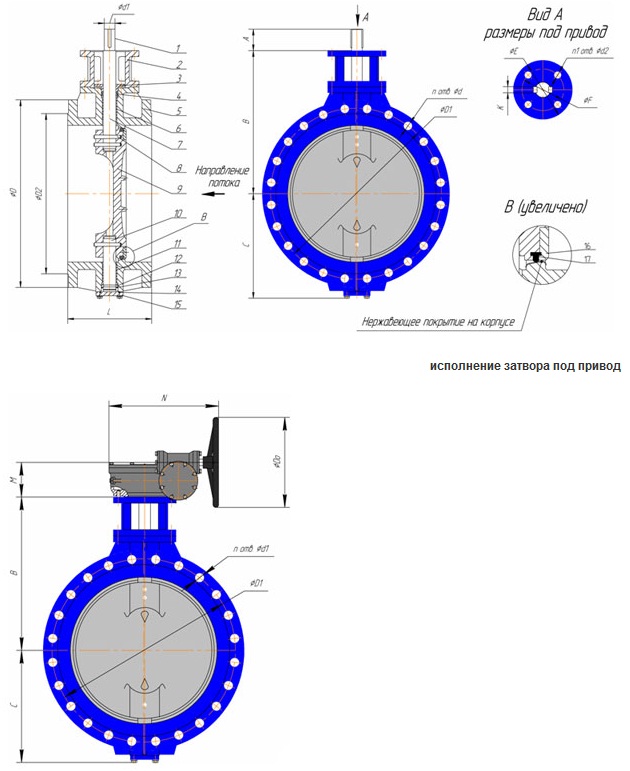

Состав изделия:

№ поз.

Наименование

Материал

1

Шпонка

угл. ст.

2

Бугель

чугун, угл. ст.

3

Крышка сальника

чугун, угл. ст.

4

О-образное кольцо

NBR, EPDM

5

Корпус

чугун, угл. ст.,

нерж. ст.

6

Верхний подшипник

ал. бронза

7

Верхний шток

угл. ст., нерж. ст.

8

Конический штифт

нерж. ст.

9

Диск

чугун, угл. ст.,

нерж. ст.

10

Нижний шток

угл. ст., нерж. ст.

11

Нижний подшипник

ал. бронза

12

Разрезное кольцо

нерж. ст.

13

Регулировочная прокладка

нерж. ст.

14

О-образное кольцо

NBR, EPDM

15

Нижняя крышка

чугун, угл. ст.

16

Прижимное кольцо

нерж. ст.

17

Уплотнение

NBR, EPDM


Основные рабочие среды:

  • неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
  • агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты
Основные габаритно-весовые и технические характеристики затвора ВА 99016

Исполнение затвора под редуктор

Обозначение

A

B

C

L

øD

øD1

øD2

n отв. ød

Вес без привода, кг

Вес с редуктором, кг

узкий

корпус

широкий

корпус

PN6

PN10

PN16

PN6

PN10

PN16

PN6

PN10

PN16

узкий корпус

широкий корпус

узкий корпус

широкий корпус

ВА99016-100

32

203

122

-

190

220

170

180

180

148

158

158

4-18

8-18

8-18

-

20

-

27

ВА99016-150

32

248

153

-

210

285

225

240

240

202

212

212

8-18

8-23

8-23

-

32

-

39.3

ВА99016-200

40

313

216

89

230

340

280

295

295

258

268

268

8-18

8-23

12-23

40

50

50.6

60.6

ВА99016-250

40

367

219

114

250

405

335

350

355

312

320

320

12-18

12-23

12-27

66

79

83

96

ВА99016-300

40

437

267

114

270

460

395

400

410

365

370

378

12-22

12-23

12-27

83

103

114

134

ВА99016-350

45

478

315

127

290

520

445

460

470

415

430

438

12-22

16-23

16-27

111

143

142

174

ВА99016-400

51.2

515

350

140

310

580

495

515

525

465

482

490

16-22

16-27

16-30

160

192

191

223

ВА99016-500

64.2

582

428

152

350

715

600

620

650

570

585

610

16-22

20-27

20-33

230

245

278

293

ВА99016-600

70.2

631

450

178

390

840

705

725

770

670

685

725

20-26

20-30

20-39

319

385

399

465

ВА99016-700

66

757

528

229

430

910

810

840

840

775

800

793

24-26

24-30

24-39

427

520

507

600

ВА99016-800

66

795

573

241

470

1025

920

950

950

880

905

900

24-30

24-33

24-39

499

628

579

708

ВА99016-1000

142

912

723

300

550

1255

1120

1160

1170

1080

1110

1116

28-30

28-36

28-45

697

797

902

1002

ВА99016-1200

206

1021

833

350

630

1485

1340

1380

1390

1295

1330

1330

32-33

32-39

32-52

1028

1284

1233

1489

ВА99016-1400

215

1446

1078

390

710

1685

1560

1590

1590

1510

1535

1535

36-33

36-45

36-52

3383

3800

3803

4220

ВА99016-1600

215

1556

1218

440

790

1930

1760

1820

1820

1710

1760

1755

40-33

40-52

40-57

3887

4473

4307

4893

ВА99016-1800

215

1822

1426

490

870

2130

1970

2020

-

1920

1960

-

44-39

44-52

-

6111

6906

6741

7536

ВА99016-2000

215

1855

1486

540

950

2345

2180

2230

-

2125

2170

-

48-45

48-52

-

7814

8862

8544

9592

ВА99016-2200

215

2140

1650

790

1000

2550

2390

-

-

2335

-

-

52-45

-

-

9120

10080

10570

11530

ВА99016-2400

215

2255

1786

870

1100

2760

2600

-

-

2545

-

-

56-45

-

-

11440

11810

12890

13260


Обозначение

ød1

øE

øF

n1 отв.ød2

k

øD0

M

N

Количество шпонок

Крутящий момент, Нм

Kv, м3/час

PN 6, 10

PN16

ВА99016-100

16

90

70

4-ø10

5

180

82

221

1

92

177

397

ВА99016-150

20

90

70

4-ø10

6

180

82

221

176

306

916

ВА99016-200

25

125

102

4-ø12

8

240

91.5

252.5

236

404

2033

ВА99016-250

30

125

102

4-ø12

10

300

110

283

333

538

3753

ВА99016-300

34

150

125

4-ø12

10

300

149

357.5

620

950

5583

ВА99016-350

40

150

125

4-ø12

12

300

149

357.5

880

1330

8204

ВА99016-400

45

175

140

4-ø18

14

300

149

357.5

1070

1760

11445

ВА99016-500

52

175

140

4-ø18

16

400

170

432

1880

3030

18356

ВА99016-600

55

210

165

4-ø23

16

400

194

501

2980

5180

23898

ВА99016-700

65

300

254

8-ø18

18

400

194

501

2

4490

6900

27249

ВА99016-800

70

300

254

8-ø18

20

400

194

501

4490

6900

35904

ВА99016-1000

105

300

254

8-ø18

28

450

248

656

10940

17640

60925

ВА99016-1200

115

350

298

8-ø23

32

450

248

656

15880

29260

95973

ВА99016-1400

130

350

298

8-ø23

32

500

338

848

19430

44540

143614

ВА99016-1600

130

350

298

8-ø23

32

500

338

848

28000

65280

194180

ВА99016-1800

130

415

356

8-ø34

32

600

368

981

39660

-

234836

ВА99016-2000

130

475

406

8-ø40

32

600

395

1075

52540

-

321806

ВА99016-2200

130

475

406

8-ø40

36

600

476.5

1342

83250

-

373747

ВА99016-2400

130

475

406

8-ø40

36

600

476.5

1342

106910

-

444863
