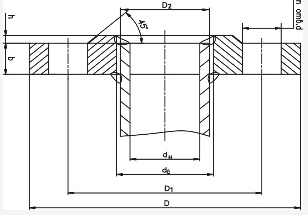

Dy | dh | db | D_ | D1 | b | D2 | h | d | n | Номинальный диаметр резьбы | Вес (кг) |
10 | 14 | 15 | 90 | 60 | 12 | 40 | 2 | 14 | 4 | 12 | 0,54 |
15 | 18 | 19 | 95 | 65 | 12 | 45 | 2 | 14 | 4 | 12 | 0,61 |
20 | 25 | 26 | 105 | 75 | 14 | 58 | 2 | 14 | 4 | 12 | 0,86 |
25 | 32 | 33 | 115 | 85 | 16 | 68 | 2 | 14 | 4 | 12 | 1,17 |
32 | 38 | 39 | 135 | 100 | 16 | 68 | 2 | 18 | 4 | 16 | 1,58 |
40 | 45 | 46 | 145 | 110 | 17 | 88 | 3 | 18 | 4 | 16 | 1,96 |
50 | 57 | 59 | 160 | 125 | 19 | 102 | 3 | 18 | 4 | 16 | 2,58 |
65 | 76 | 78 | 180 | 145 | 21 | 122 | 3 | 18 | 8 | 16 | 3,42 |
80 | 89 | 91 | 195 | 160 | 21 | 138 | 3 | 18 | 4 | 16 | 3,71 |
100 | 108 | 110 | 215 | 180 | 23 | 158 | 3 | 18 | 8 | 16 | 4,73 |
100 | 114 | 116 | 215 | 180 | 23 | 158 | 3 | 18 | 8 | 16 | 4,55 |
125 | 133 | 135 | 245 | 10 | 25 | 188 | 3 | 23 | 8 | 16 | 6,38 |
125 | 140 | 142 | 245 | 210 | 25 | 188 | 3 | 18 | 8 | 16 | 6,08 |
150 | 152 | 154 | 280 | 240 | 25 | 212 | 3 | 23 | 8 | 20 | 8,16 |
150 | 159 | 161 | 280 | 240 | 25 | 212 | 3 | 23 | 8 | 20 | 7,81 |
150 | 168 | 170 | 280 | 240 | 25 | 212 | 3 | 23 | 8 | 20 | 7,36 |
175 | 194 | 196 | 310 | 270 | 25 | 242 | 3 | 23 | 8 | 20 | 8,64 |
200 | 219 | 222 | 335 | 295 | 27 | 268 | 3 | 23 | 12 | 20 | 10,1 |
225 | 245 | 245 | 365 | 325 | 27 | 295 | 3 | 23 | 12 | 20 | 11,7 |
250 | 273 | 273 | 405 | 355 | 28 | 320 | 3 | 27 | 12 | 24 | 14,49 |
300 | 325 | 325 | 460 | 410 | 28 | 378 | 4 | 27 | 12 | 24 | 17,78 |
350 | 377 | 377 | 520 | 470 | 30 | 438 | 4 | 27 | 16 | 24 | 22,88 |
400 | 426 | 426 | 580 | 525 | 34 | 490 | 4 | 30 | 16 | 27 | 31 |
450 | 480 | 480 | 640 | 585 | 38 | 550 | 4 | 30 | 20 | 27 | 39,64 |
500 | 530 | 530 | 710 | 650 | 44 | 610 | 4 | 33 | 20 | 30 | 57,01 |
