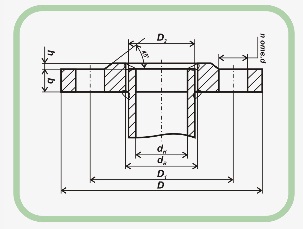

Dy | dh | D_ | D1_ | d1 | b | h | D2 | h1 | Dm | Dn | r | d | n | Номинальный диаметр резьбы | Вес (кг) |
10 | 14 | 90 | 60 | 8 | 14 | 33 | 40 | 2 | 26 | 15 | 4 | 14 | 4 | 12 | 0,68 |
15 | 18 | 95 | 65 | 12 | 14 | 33 | 45 | 2 | 30 | 19 | 5 | 14 | 4 | 12 | 0,77 |
20 | 25 | 105 | 75 | 18 | 14 | 34 | 58 | 2 | 38 | 26 | 5 | 14 | 4 | 12 | 0,96 |
25 | 32 | 115 | 85 | 25 | 14 | 36 | 68 | 2 | 45 | 33 | 5 | 14 | 4 | 12 | 1,18 |
32 | 38 | 135 | 100 | 31 | 16 | 43 | 78 | 2 | 56 | 39 | 5 | 18 | 4 | 16 | 1,83 |
40 | 45 | 145 | 110 | 38 | 16 | 45 | 88 | 3 | 64 | 46 | 5 | 18 | 4 | 16 | 2,18 |
50 | 57 | 160 | 125 | 49 | 17 | 45 | 102 | 3 | 76 | 58 | 5 | 18 | 4 | 16 | 2,78 |
65 | 76 | 180 | 145 | 66 | 19 | 50 | 122 | 3 | 96 | 77 | 6 | 18 | 8 | 16 | 3,71 |
80 | 89 | 195 | 160 | 78 | 19 | 52 | 138 | 3 | 110 | 90 | 6 | 18 | 8 | 16 | 4,44 |
100 | 108 | 230 | 190 | 96 | 21 | 58 | 162 | 3 | 132 | 110 | 6 | 23 | 8 | 20 | 6,51 |
125 | 133 | 270 | 220 | 121 | 23 | 65 | 188 | 3 | 160 | 135 | 8 | 27 | 8 | 24 | 9,41 |
150 | 159 | 300 | 250 | 146 | 25 | 68 | 218 | 3 | 186 | 161 | 8 | 27 | 8 | 24 | 12,52 |
175 | 194 | 330 | 280 | 177 | 25 | 70 | 248 | 3 | 216 | 196 | 8 | 27 | 12 | 24 | 13,88 |
200 | 219 | 360 | 310 | 202 | 27 | 75 | 278 | 3 | 245 | 222 | 8 | 27 | 12 | 24 | 17,44 |
225 | 245 | 395 | 340 | 226 | 29 | 75 | 305 | 3 | 270 | 248 | 8 | 30 | 12 | 27 | 21,56 |
250 | 273 | 425 | 370 | 254 | 29 | 75 | 335 | 3 | 300 | 278 | 10 | 30 | 12 | 27 | 24,4 |
300 | 325 | 485 | 430 | 303 | 32 | 80 | 390 | 4 | 352 | 330 | 10 | 30 | 16 | 27 | 33,29 |
350 | 377 | 550 | 490 | 351 | 36 | 85 | 450 | 4 | 406 | 382 | 10 | 33 | 16 | 30 | 46,57 |
400 | 426 | 610 | 550 | 398 | 40 | 100 | 505 | 4 | 464 | 432 | 10 | 33 | 16 | 30 | 64,87 |
450 | 480 | 660 | 600 | 450 | 42 | 100 | 555 | 4 | 515 | 484 | 12 | 33 | 20 | 30 | 72,26 |
500 | 530 | 730 | 660 | 500 | 44 | 100 | 615 | 4 | 570 | 535 | 12 | 40 | 20 | 36 | 88,91 |
600 | 630 | 840 | 770 | 600 | 49 | 115 | 720 | 5 | 670 | 636 | 12 | 40 | 20 | 36 | 123,7 |
700 | 720 | 960 | 875 | 690 | 53 | 125 | 815 | 5 | 766 | 726 | 12 | 46 | 24 | 42 | 166,81 |
800 | 820 | 1075 | 990 | 790 | 55 | 135 | 930 | 5 | 850 | 826 | 15 | 46 | 24 | 42 | 213,9 |
