  3. ГОСТ 13957-74 Гайки накидные для соединений трубопроводов по наружному конусу. Конструкция и размеры

ГОСТ 13957-74 Гайки накидные для соединений трубопроводов по наружному конусу. Конструкция и размеры

ПОИСК

ГОСТ 13957-74 Гайки накидные для соединений трубопроводов по наружному конусу. Конструкция и размеры ГОСТ 13957-74 Гайки накидные для соединений трубопроводов по наружному конусу. Конструкция и размеры

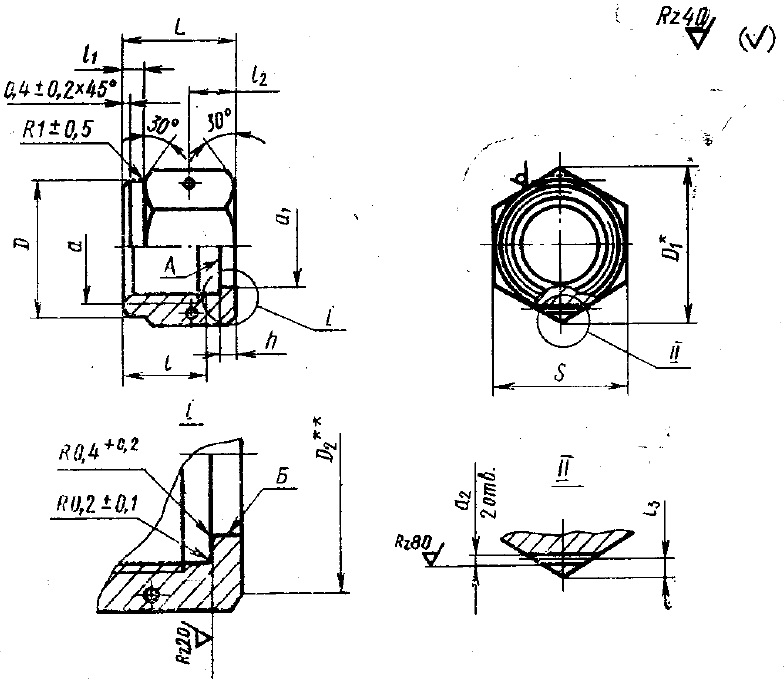

1. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже


Пример    условного    обозначения   накидной гакки к трубопроводу DH = 12 мм из алюминиевого сплава:
Гайка накидная 12—31А ГОСТ 13957—74 То же, «з стали марки 45:
Гайка накидная 12—22А ГОСТ 13957—74 То же, из стали марки 14Х17Н2:
Гайка накидная 12—12А ГОСТ 13957—74 То же, из стали марки 13Х11Н2В2МФ:
Гайка накидная 12—ПА ГОСТ 13957—74 То же, для изделий общего применения:
Гайка накидная 12—31 ГОСТ 13957—74 Гайка накидная 12—22 ГОСТ 13957—74 Гайка накидная 12—12 ГОСТ 13957—74 Гайка накидная 12—11 ГОСТ 13957—74
(Измененная редакция, Изм. № 1).
2.  Допуски торцового биения поверхности А и радиального — поверхности Б относительно оси резьбы: А—0,07 мм; Б — 0,1мм.
(Измененная редакция, Изм. № 2).
3.  Радиус 0,4 +0-2 допускается заменять  фаской 0,4+0i2X45°.
4.  Маркировать значение наружного диаметра трубы и условное обозначение марки материала на бирке для всей партии. Допускается маркировать каждую гайку    несмываемой краской на гранях шестигранника.
(Измененная редакция, Изм. № 2).
5.  Клеймить на бирке для всей партии.
6.  Технические условия — по ГОСТ 13977—74.
