  3. ГОСТ 13969-74 Проходники ввертные для соединений по наружному конусу. Конструкция и размеры

ГОСТ 13969-74 Проходники ввертные для соединений по наружному конусу. Конструкция и размеры

ПОИСК

ГОСТ 13969-74 Проходники ввертные для соединений по наружному конусу. Конструкция и размеры ГОСТ 13969-74 Проходники ввертные для соединений по наружному конусу. Конструкция и размеры

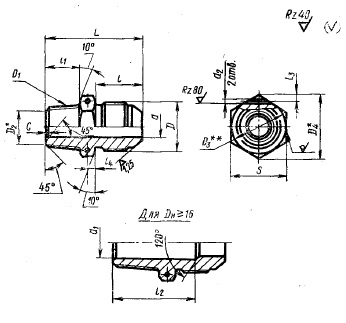

1.  Конструкция и размеры ввертных проходников должны соответствовать указанным на чертеже и в таблице.


Таблица 1

Наружный диаметр труб

h

и

п

L

S

с

Масса 100 шт., кг

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Алюми­ниевый сплав

Сталь



+1,0 -0,5

±0,2

Бронз

3

—

2,0

2,5

±0,2

27,5

10

0,4

±0,3



__

0,82

4

28,5

12

—

1,16

1,12

6

3,0

30,5

14

0,70

1,99

1,91

8

17

0,87

2,47

2,38

10

36,5

1,44

4,08

3,93

12

40,5

22

2,07

5,88

5,65

14

24

2,17

6,17

5,92

16

34

3,5

±0,25

47,0

27

3,06

8,68

8,36

18

30

3,32

9,43

9,06

20

36

4,0

49,0

32

4,29

12,18

11,70

22

53,0

36

4,70

13,35



25

42

58,0

1,0

±0,5

6,17

17,50



28

59,5

46

1,6

7,31

20,75



30

7,28

20,65

__

32

60,5

8,71

24,70



34

11,19

31,80



36

61,5

50

11,04

31,30



38

50

62,0

9,85

27,90



Пример условного обозначения ввертного проходника к трубопроводу DH - 12 мм из алюминиевого сплава:

Проходник ввертной 12—31А ГОСТ 13969—74 То же, из стали марки 45:
Проходник ввертной 12—22А ГОСТ 13969—74 То же, из стали марки 12Х18Н9Т:
Проходник ввертной 12—13А ГОСТ 13969—74 То же, из стали марки 13Х11Н2В2МФ:
Проходник ввертной 12—ПА ГОСТ 13969—74

То же, из бронзы:

Проходник ввертной 12—41А ГОСТ 13969—74
То же, для изделий общего применения:
Проходник ввертной 12—31 ГОСТ 13969—74
Проходник ввертной 12—22 ГОСТ 13969—-74
Проходник ввертной 12—13 ГОСТ 13969—74
Проходник ввертной 12—11 ГОСТ 13969—74
Проходник ввертной 12—41 ГОСТ 13969—74

2.  Резьбовая часть проходников длине по ГОСТ 13955—74.
3.  Маркировать и клеймить — по ГОСТ 13977—74.
4.  Технические условия — по ГОСТ 13977—74.
