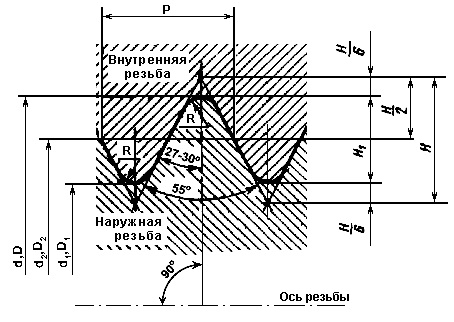

Шаг Р | Число шагов z на длине 25,4 мм | H=0.960491 P | H1=0.640327 P | H/6 = 0.160082 P | R = 0.137329 P |
0.907 | 28 | 0,871165 | 0.580777 | 0,145194 | 0,124557 |
Обозначение размера резьбы | Шаг Р | Диаметры резьбы | |||
Ряд 1 | Ряд 2 | d=D | d2=D2 | d1=D1 | |
1/16 | 0,907 | 7.723 | 7,142 | 6,561 | |
1/4 | 1,337 | 13,157 | 12,301 | 11,445 | |
1/2 | 1,814 | 20,955 | 19,793 | 18,631 | |
3/4 | 5/8 | 22,911 | 25,749 | 20,587 | |
1 | 1 1/8 | 2,309 | 33,249 | 31,770 | 30,291 |
1 1/2 | 1 3/8 | 44,323 | 42,844 | 41,365 | |
2 | 2 1/4 | 59,614 | 58,135 | 56,656 | |
3 | 2 3/4 | 81,534 | 80,055 | 78,576 | |
3 1/2 | 3 3/4 | 100,330 | 98,851 | 97,372 | |
5 | 4 1/2 | 125,730 | 124,251 | 122,772 |
