Задвижка 30с65нж

ПОИСК

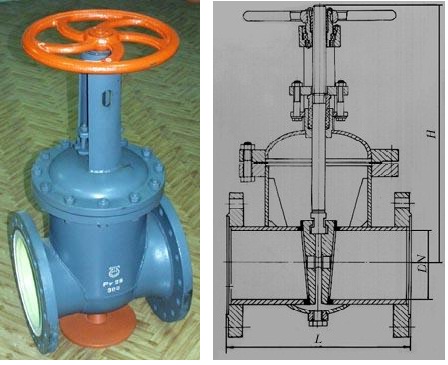

Задвижка 30с65нж Задвижка 30с65нж


Код ОКП 374100. Изготовление и поставка TSh 23.14 - 40 : 2002
Предназначена для установки на трубопроводах в качестве запорных устройств

Техническая характеристика

Рабочая среда
вода, пар, нефть, масло при температуре до 300 ºC

Тип присоединения к трубопроводу
фланцевое по ГОСТ 12815-80 т/ф 30с65нж; под приварку т/ф 30с65нж1 Ду 200, 500

Материал корпуса
углеродистая сталь

Привод
ручной (маховик)




Материалы основных деталей

Наименование

Корпус, крышка, диск

Уплотнение затвора

30с65нж, 30с65нж1, 30с965нж

Сталь 3

20 х 13

30нж65нж

12 х 18 Н10Т

04 х 19 Н9С2


Набивка сальника - АСП ГОСТ 5152-84
Гарантийная наработка - 600 циклов в пределах гарантийного срока эксплуатации

Достоинства: - уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью

Технические характеристики

Диаметр номинальный, DN, мм

50

80

100

150

200

250

300

Давление номинальное, PN, МПа (кг/см²)

2,5 (25)

Класс герметичности затвора

С по ГОСТ 9544-93

Управление

30с65нж, 30с65нж1, 30нж65нж

ручной привод (от маховика)

30с965нж

электропривод

Присоединение к трубопроводу

30с65нж, 30нж65нж, 30с965нж

фланцевое

30с65нж1

с консоли под приварку

Направление подачи среды

любое

Установочное положение на трубопроводе

любое, кроме маховиком и электроприводом вниз

Температура окружающей среды ºC

от -45 до +45

Температура рабочей среды ºC

30с65нж, 30с65нж1

+ 300

30нж65нж

+ 200

30с965нж

+ 425

Характеристика рабочей среды

30с65нж, 30с65нж1, 30с965нж

вода, пар, нефть, масло

30нж65нж

кррозионные среды

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

ИСП3, ряд 1 ГОСТ 12815-80
(по желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - ИСП3, ряд )
