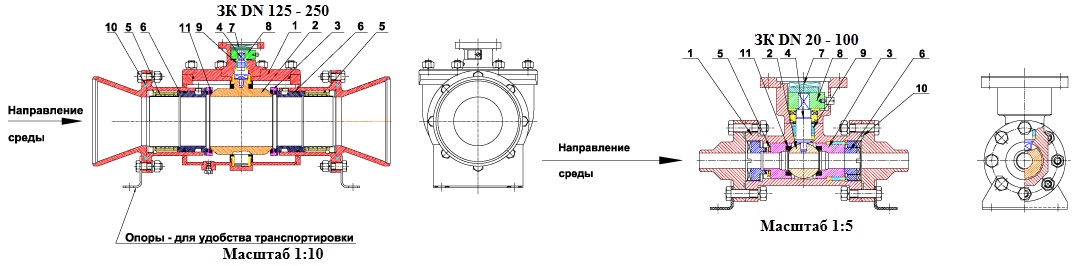

№ | Наименование | Материал | ГОСТ |
1 | Корпус (Корпус и крышка рис.1) | Сталь 20, 09Г2С, 12Х18Н10Т | ГОСТ 1050-88, ГОСТ 19281-89, ГОСТ 5632-72 |
2 | Шар | Сталь 20Х13, 40Х13 | ГОСТ 5632-72 |
3 | Седло | Сталь 20Х13, 40Х13 | ГОСТ 5632-72 |
4 | Ось | Сталь 20Х13, 40Х13 | ГОСТ 5632-72 |
5 | Прорезная пружина (Рис.1) | Сталь 14Х17Н2 | ГОСТ 5632-72 |
Тарельчатая пружина (Рис. 2) | Сталь 60С2А | ГОСТ 14959-79 | |
6 | Втулка нажимная | Сталь 20Х13, 40Х13 | ГОСТ 5632-72 |
7 | Муфта | Сталь 40Х13, 95Х18 | ГОСТ 5632-72, ГОСТ 5949-75 |
8 | Полумуфта | Сталь 40Х13, 95Х18 | ГОСТ 5632-72, ГОСТ 5949-75 |
9 | Уплотнение по оси | Кольца графитовые уплотнительные из ТРГ* | ТУ 38.314-25-3-91 |
10 | Уплотнение по фланцам | Спирально-навитые прокладки из ТРГ | ТУ 38.314-25-3-91 |
11 | Уплотнение по шару | Фторопласт Ф4, Флувис-20 | Флувис-20 ТУ РБ 03535279.071-99 |
* ТРГ - терморасширенный графит |

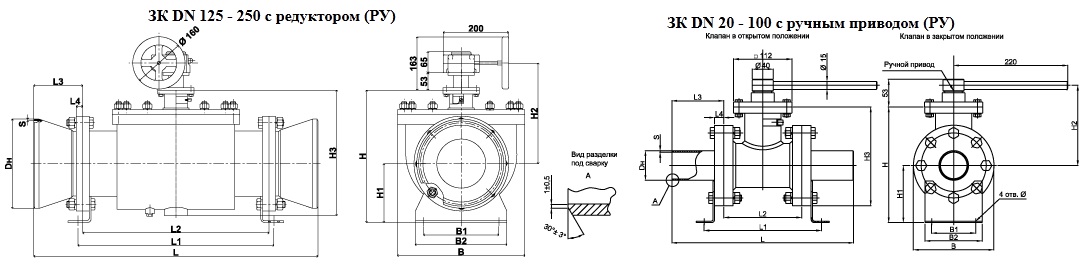

Кран | Размеры крана, мм | Масса | ||||||||||||||
L | L1 | L2 | L3 | L4 | B | B1 | B2 | H | H1 | H2 | H3 | Dн | S | 4 отв. | ||
PN 16, 25, 40, 63 кгс/см2 | ||||||||||||||||
DN 10.002* | 288 | - | 133 | 48 | 8 | 85 | - | - | 124 | - | 80 | 68 | 16 | 3 | - | 3 |
DN 15.002* | 288 | - | 133 | 48 | 8 | 85 | - | - | 124 | - | 80 | 68 | 21 | 3 | - | 3 |
DN 10 | 145 | - | 75 | 35 | 8 | 58 | - | - | 122 | 25 | 97 | - | 16 | 3 | - | 5,8 |
DN 15 | 145 | - | 75 | 35 | 8 | 58 | - | - | 122 | 25 | 97 | - | 21 | 3 | - | 5,8 |
DN 20.003* | 270 | 222 | 150 | 60 | 16 | 112 | 85 | 110 | 170,5 | 63 | 147,5 | 160 | 28 | 4 | 11 | 12 |
DN 25.003 | 270 | 222 | 150 | 60 | 16 | 112 | 85 | 110 | 170,5 | 63 | 147,5 | 160 | 32 | 4 | 11 | 12 |
DN 32.024* | 350 | 226 | 150 | 100 | 18 | 155 | 85 | 110 | 226,5 | 110 | 156,5 | 194 | 38 | 4 | 11 | 20,5 |
DN 40.024 | 350 | 226 | 150 | 100 | 18 | 155 | 85 | 110 | 226,5 | 110 | 156,5 | 194 | 45 | 4 | 11 | 20,5 |
DN 50.024 | 350 | 226 | 150 | 100 | 18 | 155 | 85 | 110 | 226,5 | 110 | 156,5 | 194 | 57 | 4 | 11 | 20,5 |
DN 50.025* | 410 | 299 | 211 | 100 | 24 | 190 | 120 | 150 | 261,5 | 130 | 171,5 | 226,5 | 57 | 4 | 18 | 32 |
DN 65.025 | 410 | 299 | 211 | 100 | 24 | 190 | 120 | 150 | 261,5 | 130 | 171,5 | 226,5 | 57 | 4 | 18 | 32 |
DN 65.028* | 380 | 324 | 240 | 75 | 24 | 210 | 124 | 164 | 332 | 145 | 232 | 292 | 76 | 6 | 18 | 40 |
DN 80.025 | 410 | 299 | 211 | 100 | 24 | 190 | 120 | 150 | 261,5 | 130 | 171,5 | 226,5 | 57 | 4 | 18 | 32 |
DN 80.028 | 380 | 324 | 240 | 75 | 24 | 210 | 124 | 164 | 332 | 145 | 232 | 292 | 76 | 6 | 18 | 40 |
DN 100.028 | 380 | 324 | 240 | 75 | 24 | 210 | 124 | 164 | 332 | 145 | 232 | 292 | 89 | 6 | 18 | 42 |
PN 16, 25, 40 кгс/см2 | ||||||||||||||||
DN 125.013* | 705 | 513 | 465 | 75 | 24 | 320 | 180 | 220 | 379,5 | 163 | 233 | 342 | 133 | 8 | 18 | 94 |
DN 150.013 | 725 | 513 | 465 | 75 | 24 | 320 | 180 | 220 | 379,5 | 163 | 233 | 342 | 159 | 8 | 18 | 96 |
DN 200.013 | 735 | 513 | 465 | 200 | 24 | 320 | 180 | 220 | 379,5 | 163 | 233 | 342 | 219 | 8 | 18 | 102 |
PN 16, 25 кгс/см2 | ||||||||||||||||
DN 100.036* | 390 | 278 | 190 | 100 | 20 | 230 | 100 | 140 | 340 | 140 | 241 | 307 | 108 | 6 | 18 | 60 |
DN 125.036 | 390 | 600 | 570 | 180 | 24 | 390 | 230 | 280 | 423 | 180 | 283 | 388 | 273 | 8 | 22 | 61 |
DN 150.014* | 930 | 600 | 570 | 180 | 24 | 390 | 230 | 280 | 423 | 180 | 283 | 388 | 273 | 8 | 22 | 160 |
DN 200.014 | 930 | 600 | 570 | 180 | 24 | 390 | 230 | 280 | 423 | 180 | 283 | 388 | 273 | 8 | 22 | 160 |
DN 250.014 | 930 | 600 | 570 | 180 | 24 | 390 | 230 | 280 | 423 | 180 | 283 | 388 | 273 | 8 | 22 | 160 |
* Клапан полнопроходной |
