  3. Регуляторы давления, редукторы, перепускные клапаны

Регуляторы давления, редукторы, перепускные клапаны

ПОИСК

Регуляторы давления, редукторы, перепускные клапаны Регуляторы давления, редукторы, перепускные клапаны

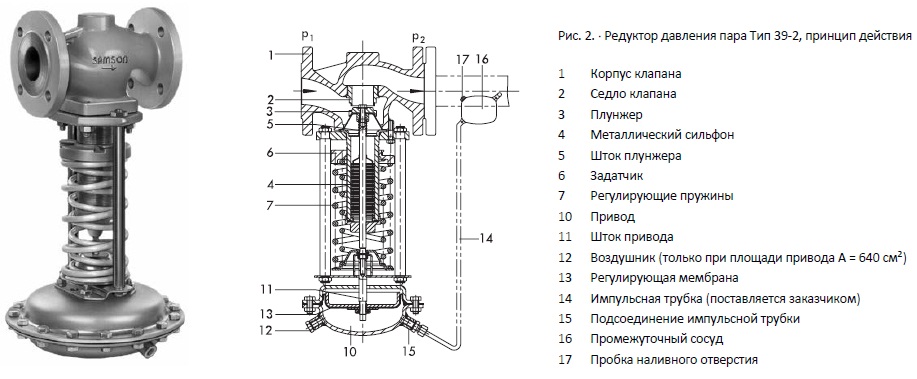

Принцип действия:

Клапан пропускает среду по стрелке на корпусе. Положение плунжера клапана определяет расход через площадь сечения
между плунжером (3) и седлом клапана (2). Регулируемое редуцированное давление Р2 передаётся по импульсной трубке
(14) на регулирующему мембрану (13) и преобразуется в перестановочное усилие. Оно перемещает плунжер клапана
в зависимости от усилия пружины. Это усилие пружины устанавливается задатчиком (6).

Компенсация давления в клапане обеспечивается металлическим нержавеющим сильфоном (4). На внешнюю сторону сильфона действует давление перед клапаном р1. Таким образом происходит компенсация сил, производимые входным давлением на плунжере клапана. Давление после клапана уравновешивается, воздействуя на плунжер клапана сверху и внешнюю сторону мембраны привода снизу.

Монтаж:

На горизонтальных участках трубопроводов с некоторым уклоном в обе стороны для стекания конденсата (подробнее
см. ЕВ 2506).
- Направление потока по стрелке на корпусе.
– Привод должен быть направлен вниз.
– Точка отбора давления за клапаном на расстоянии около 1 м, импульсная трубка 3/8“ поставляется заказчиком.
– Конический расширительный переход, если требуется увеличение объёма (см. масштабный чертёж и дополнительное
оборудование).



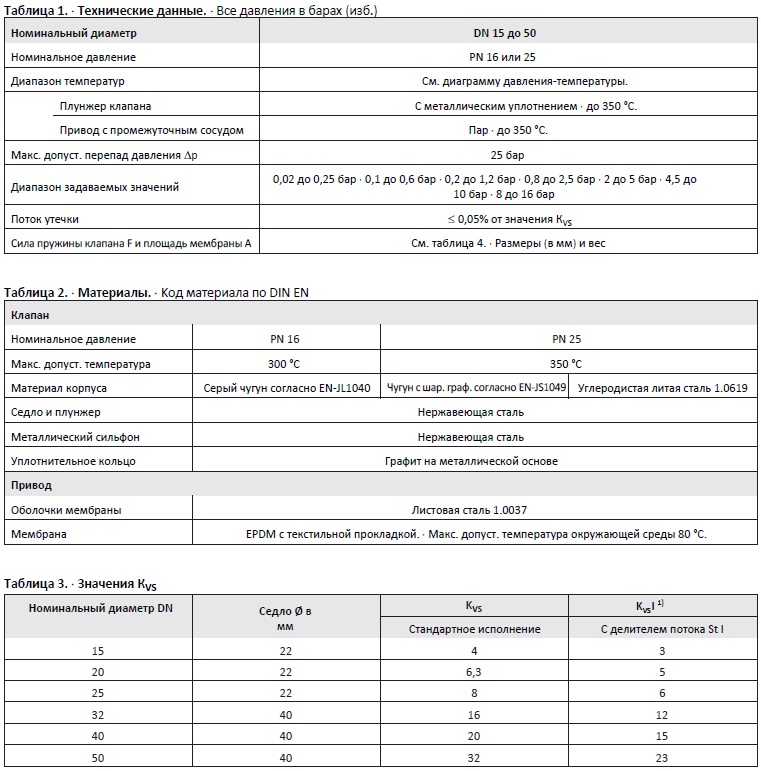

Характерные особенности:

- П-регулятор, не требующий особого технического обслуживания и внешнего источника энергии.
- Заменяемые привод и пружины.
- Односедельный клапан с компенсацией давления и бесфрикционным уплотнением штока плунжера с сильфоном из нержавеющей стали.
- Все детали, контактирующие с рабочей средой, не содержат цветных металлов.
