  3. Переходники(адаптеры)

Переходники(адаптеры)

ПОИСК

Переходники(адаптеры) Переходники(адаптеры)


1. Назначение изделия

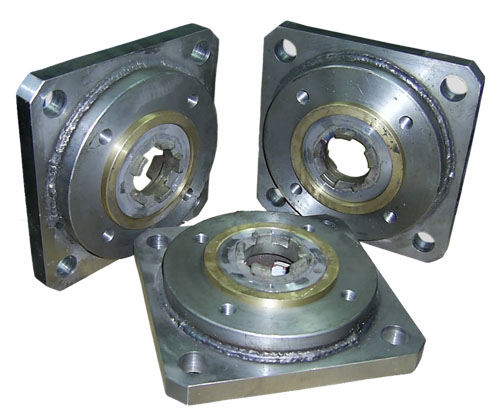

Переходник (адаптер) служит для передачи крутящего момента от привода ручного (редуктора) или от электропривода, к исполнительным звеньям трубопроводной арматуры, когда конструктивное исполнение их соединений не совпадают по типам и по размерам.

Нашим предприятием освоен серийный выпуск переходников (адаптеров) обеспечивающих передачу крутящего момента между приводными устройствами и арматурой, как в том случае, когда присоединительные размеры и приводного устройства и арматуры выполнены по ОСТ, так и в том случае, когда присоединительный размер приводного устройства выполнен по ISO5210, ISO5211, а арматуры по ОСТ.


2. Перечень серийно выпускаемых переходников

Таблица фигур

Присоединительные размеры

Арматура

Привод

К-1

А

ISO5210 F10 B1

К-2

Б

А

К-3

В

К-4

ISO5210 F10 B1

К-5

ISO5210 F14 B1

К-6

В

Б

К-7

Г

К-8

ISO5210 F14 B1

К-9

ISO5210 F16 B1

К-10

ISO5210 F25 B1

К-11

Г

В

К-12

ISO5210 F16 B1

К-13

ISO5210 F25 B1

К-14

ISO5210 F30 B1

К-15

Д

Г

К-16

ISO5210 F35 B1

А основные габаритные и присоединительные размеры по ОСТ 26-07-763-73 (могут быть М, А, Б, В, Г, Д);

  • ISO 5210 размеры присоединительных соединений для многооборотных приводов,
  • F10 тип фланца,
  • В1 тип конструкции соединения для передачи крутящего момента по ISO 5210 (могут быть В1, В2, ВЗ, В4).

3. Присоединительные размеры сопрягаемых с переходником поверхностей

Размеры присоединительны элементов по ОСТ 26-07-763-73

Тип
присоединения

Диаметр
строительной
впадины, мм

Диаметр
по центрам отверстий
для крепеже, мм

Размер шпилек, d,мм

М

40

-

М6

А

70

104

М12

Б

108

135

М12

В

155

220

М20

Г

240

330

М20

Д

320

400

М20

Размеры присоединительных элементов и значение крутящих моментов по ИСО 5210

Тип фланца

Диаметр
строительной
впадины, мм

Диаметр
по центрам отверстий
для крепеже, мм

Размер шпилек, d,мм

Мкр,Н*м

F07

55

70

M8

40

F10

70

102

M10

100

F12

85

125

M12

250

F14

100

140

M16

400

F16

130

165

M20

700

F25

200

254

M16

1200

F30

230

298

M20

2500

F35

260

356

M30

5000

F46

300

406

M36

10000
