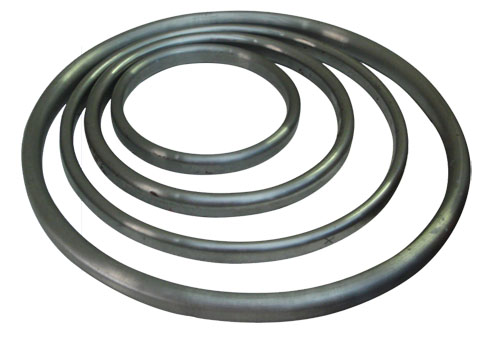

Прокладки стальные овального и восьмиугольного сечения для задвижек и клапанов Ду15 - Ду400

Прокладки стальные овального и восьмиугольного сечения для задвижек и клапанов Ду15 - Ду400

1. Назначение

Применяют металлические прокладки для обеспечения высокой герметизации фланцевых соединений в условиях высокого давления и температуры.

Прокладки овального и восьмиугольного сечения, предназначены для уплотнения фланцев исполнения 7 при условном давлении Ру от 6,3 до 25,0 МПа и температуре от -70 до +600 °С.

Прокладка устанавливается в паз фланца, имеющего исполнение 7 по ГОСТ 12815-80.

При затяжке крепежных изделий происходит соприкосновение торцевых привалочных поверхностей овальной формы прокладок и стенки паза фланца. В результате такого уплотнения обеспечивается высокая надежность и герметичность фланцевого соединения.

При этом плотный контакт прокладки с каждым фланцем происходит сразу в двух областях: по внутреннему и по наружному контуру прокладки.

Прокладки восьмиугольного сечения металлические (прокладки восьмиугольные) обеспечивают лучшее уплотнение, чем прокладки овального сечения. Однако прокладки овального сечения могут использоваться совместно с фланцами, имеющими канавку круглой формы.

Для фланцев, имеющих углубление с плоским дном, используются прокладки овального и восьмиугольного сечения (допускают использование прокладок обоих типов). Рабочие поверхности фланцев должны быть обработаны до шероховатости 1,6 мкм, повреждения рабочей поверхности недопустимы.

Материал прокладок стальных должен обладать меньшей твердостью чем материал фланцев.

2. Прокладки восьмиугольного сечения

Dy,mm	Py,МПа	D,mm	b,mm	h,mm	R,mm	Масса, кг
200	160,0	275	16	22	8,0	2,020
250	160,0	330	16	22	8,0	2,420
300	10,0	375	11	18	8,0	1,600
300	160,0	380	22	30	11,0	5,080
350	10,0	420	16	22	8,0	3,080
350	160,0	420	22	30	11,0	5,600
400	10,0	480	16	22	8,0	3,520
400	160,0	480	22	30	11,0	6,400

3. Прокладки овального сечения

Dy,mm	Py,МПа	D,mm	b,mm	h,mm	R,mm	Масса, кг
15	6,3; 10,0; 16,0	35	8,0	14,0	4,0	0,085
20		45				0,109
25		50				0,121
32		65				0,157
40		75				0,182
50	6,3	85	11,0	18,0	5,5	0,363
50	10,0	85				0,363
50	16,0	95				0,406
65	6,3	110				0,470
65	10,0
65	16,0
80	6,3	115				0,491
80	10,0	115				0,491
80	16,0	130				0,551
100	6,3	145				0,619
100	10,0					0,619
100	16,0					0,683
125	6,3	175				0,747
125	10,0	175				0,747
125	16,0	190				0,811
150	6,3	205				0,845
150	10,0					0,845
150	16,0		13,0	20,0	6,5	1,130
200	6,3	265	11,0	18,0	5,5
200	10,0	265	11,0	18,0	5,5
200	16,3	275	16,0	22,0	8,0	2,020
250	6,3	320	11,0	18,0	5,5	1,370
250	10,0	320	11,0	18,0	5,5	1,370
250	16,0	330	16,0	22,0	8,0	2,420
300	6,3	375	11,0	18,0	5,5	1,600
300	10,0	375	11,0	18,0	5,5	1,600
300	16,0	380	22,0	30,0	11,0	4,850
350	6,3	420	11,0	18,0	5,5	1,790
350	10,0		16,0	22,0	8,0	3,080
350	16,0		22,0	30,0	11,0	5,350
400	6,3	480	11,0	18,0	5,5	2,050
400	10,0		16,0	22,0	8,0	3,520
400	16,0		22,0	30,0	11,0	6,120
