  3. Расчетная таблица смесительного клапана серий VTC300

Расчетная таблица смесительного клапана серий VTC300

ПОИСК

Расчетная таблица смесительного клапана серий VTC300 Расчетная таблица смесительного клапана серий VTC300


РАСЧЁТ КЛАПАНА И НАСОСА

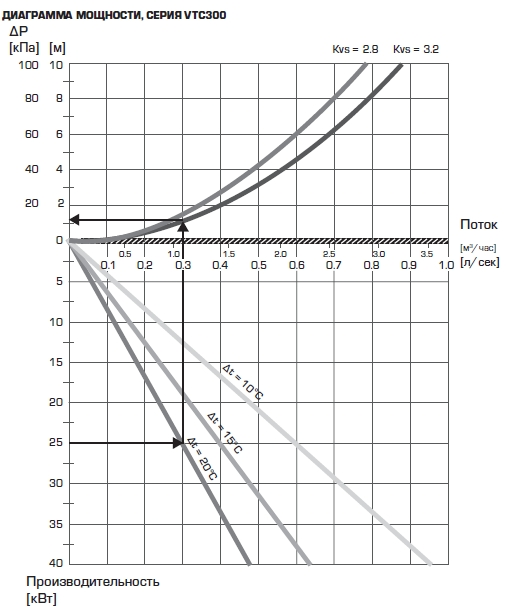

Начните с тепловой производительности котла (например, 25 кВт) и передвигайтесь горизонтально вправо на диаграмме к выбранной At, которая является разницей температур теплоносителя поступающего от котла и возвращающегося в котёл (например, 90°С – 70 °С = 20°С).

Передвигайтесь вертикально вверх до кривых, представ­ляющих различные размеры клапанов (например, Kvs 3,2) и затем горизонтально передвигайтесь влево для определения перепада давления на клапане (например, 12 кПа), который насос должен преодолеть. В дополнение к перепаду давления на клапане, помните, что насос также должен быть рассчитан для преодоления сопротивления в остальных компонентах системы (например, трубах, котле и накопительном баке).

Если падение давления и поток не соответствуют насосу, который вы планируете для системы, пожалуйста попро­буйте другую величину Kvs для получения подходящего перепада давления.
