  3. Клапан термостатический серии VTC500

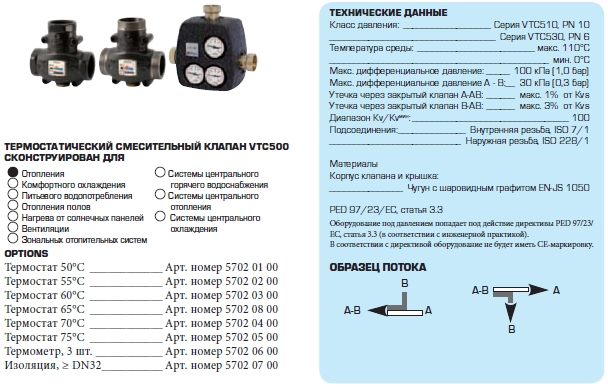

Клапан термостатический серии VTC500

ПОИСК

Клапан термостатический серии VTC500 Клапан термостатический серии VTC500




ИСПОЛЬЗОВАНИЕ

Термостатический 3-ходовой клапан ESBE серии VTC 500 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода. Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации. Клапан VTC500 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков.

Клапан устанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на запитывающем трубопроводе к накопительному баку (70°С или 75°С). Мы рекомендуем первую опцию, так как это упрощает схему трубопроводов для расширения (см. примеры установки).

ФУНКЦИОНИРОВАНИЕ

Клапан не требует настройки в байпасном трубопроводе Работоспособность клапана не зависит от его позиции. В клапане находится термостат, который начинает открывать подсоединение А при 50°С, 55°С, 60°С, 65°С, 70°С или 75°С и открывает подсоединение полностью, если температура повышается на 10°С.

ВЕРСИИ

Серии VTC511 и VTC512 поставляются соответственно с внутренними и внешними резьбами. Серия VTC531 снабжена тремя отключающими шаровыми клапанами с внутренней резьбой (1"-2"), адаптером насоса с внутренней резьбой (1V4"), комплектом изоляции и тремя термометрами.

ТЕПЛОНОСИТЕЛЬ

Для защиты от замерзания допускается использовать теплоно­ситель с содержанием гликоля и незамерзающими жидкостя­ми, нейтрализующими растворенный кислород, с концентра­цией гликоля до 50 %. При добавлении гликоля к теплоноси­телю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 - 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоля может не оказать защитного действия.

СЕРВИС И ОБСЛУЖИВАНИЕ

Рекомендуется устанавливать на соединениях клапана запорные устройства (входящие в серию VTC531). Это облегчит дальнейшее сервисное обслуживание.

При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.

Арт. номер

Наименование

DN

Kvs*

Присоединение

Температура открытия

A

B

C

D

Масса, [кг]

5102 01 00

VTC511

25

9

Rp 1"

50°C

93

34

69

47

0.84

5102 02 00

VTC511

25

9

Rp 1"

55°C

93

34

69

47

0.84

5102 03 00

VTC511

25

9

Rp 1"

60°C

93

34

69

47

0.84

5102 11 00

VTC511

25

9

Rp 1"

65°C

93

34

69

47

0.84

5102 04 00

VTC511

25

9

Rp 1"

70°C

93

34

69

47

0.84

5102 05 00

VTC511

25

9

Rp 1"

75°C

93

34

69

47

0.84

5102 06 00

VTC511

32

14

Rp 1 1/4"

50°C

105

38

75

55

1.38

5102 07 00

VTC511

32

14

Rp 1 1/4"

55°C

105

38

75

55

1.38

5102 08 00

VTC511

32

14

Rp 1 1/4"

60°C

105

38

75

55

1.38

5102 12 00

VTC511

32

14

Rp 1 1/4"

65°C

105

38

75

55

1.38

5102 09 00

VTC511

32

14

Rp 1 1/4"

70°C

105

38

75

55

1.38

5102 10 00

VTC511

32

14

Rp 1 1/4"

75°C

105

38

75

55

1.38
