  3. Клапан размерный серии VRG230

Клапан размерный серии VRG230

ПОИСК

Клапан размерный серии VRG230 Клапан размерный серии VRG230

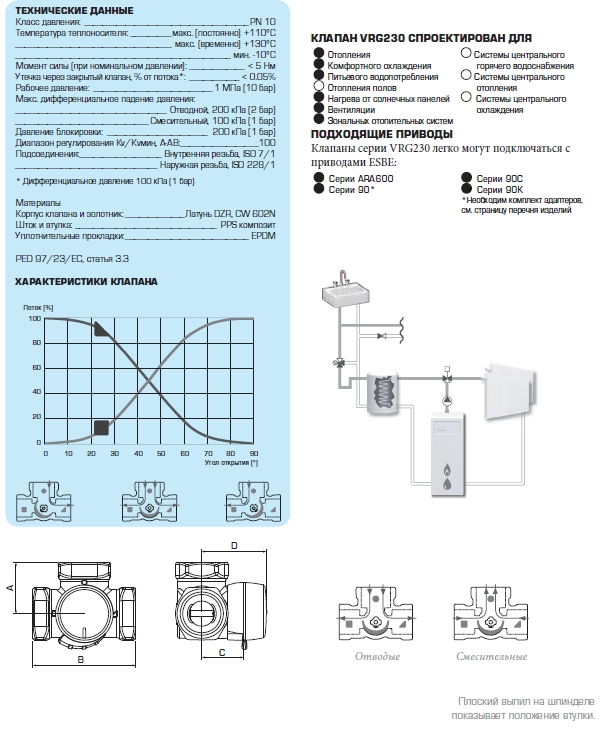

Компактные ротационные 3-ходовые клапаны со средним отверстием серии VRG230 выпускаются размерами DN 20-50, и изготовлены из латуни DZR, PN10. Они имеют три типа подсоединений: с внутренней резьбой, с внешней резьбой и при помощи компрессионных фитингов.

ИСПОЛЬЗОВАНИЕ

Серия клапанов VRG230 производства компании ESBE - это группа ротационных клапанов, имеющих низкую утечку и изготовленных из специального латунного сплава (DZR), позволяющего их использование для операций переключения отвода на среднее отверстие.

Для упрощения ручного регулирования, клапаны имеют рукоятки плавной регулировки и конечные ограничители. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводом серии ESBE ARA600, оборудованным вспомогательным выключателем, клапан VRG230 легко автоматизировать, благодаря уникальному соединению клапан-привод.

Клапаны ESBE VRG230 выпускаются типоразмерами DN20- 50 с внутренней резьбой, размерами DN20- 50 с внешней резьбой и с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

СЕРВИС И ОБСЛУЖИВАНИЕ

Узкая и компактная конструкция клапана обеспечивает лёгкий доступ инструмента при сборке и разборке клапана.

Имеется ремонтный комплект для основных компонентов. Дополнительная прокладка может быть установлена в качестве дополнительного уплотнения штока без слива системы или демонтажа клапана в случае, если система не находится под давлением.

ПРИМЕРЫ УСТАНОВКИ

Все показанные примеры могут быть зеркально отражены. Шкала позиции клапана может быть перевёрнута и повёрнута для различных вариантов монтажа и должна быть установлена в правильной позиции, как показано в инструкции по установке. Символы, маркированные на отверстиях клапана уменьшают риск неправильной установки.

3-ХОДОВОЙ ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СЕРИИ VRG231, ВНУТРЕННЯЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присое-
динение

A

B

C

D

Масса, [кг]

Заменяет

Приме-
чание

1162 01 00

VRG231

20

6.3

Rp 3/4"

36

72

32

50

0.43

-



1162 02 00

VRG231

25

10

Rp 1"

41

82

34

52

0.7

-



1162 03 00

VRG231

35

16

Rp 1 1/4"

47

94

37

55

0.95

-



1162 14 00

VRG231

40

30

Rp 1 1/2"

53

106

44

60

1.72

-

2)

1162 04 00

VRG231

40

25

Rp 1 1/2"

58

116

44

62

1.75

-

1)

1162 16 00

VRG231

50

40

Rp 2"

63

120

46

64

2.39

-

3)

1162 05 00

VRG231

50

40

Rp 2"

62

125

44

62

2.05

-

1)

3-ХОДОВОЙ ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СЕРИИ VRG232, НАРУЖНАЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присое-
динение

A

B

C

D

Масса, [кг]

Заменяет

Приме-
чание

1162 06 00

VRG232

20

6.3

G 1"

36

72

32

50

0.43

-



1162 07 00

VRG232

25

10

G 1 1/4"

41

82

34

52

0.7

-



1162 08 00

VRG232

35

16

G 1 1/2"

47

94

37

55

0.95

-



1162 15 00

VRG232

40

30

G 2"

53

106

44

60

1.73

-

4)

1162 09 00

VRG232

40

25

G 2"

58

116

44

62

1.75

-

1)

1162 17 00

VRG232

50

40

G 2 1/4"

63

120

46

64

2.39

-

5)

1162 10 00

VRG232

50

40

G 2 1/4"

62

125

44

62

2.05

-

1)

3-ХОДОВОЙ ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СЕРИИ VRG233, КОМПРЕССИОННЫЕ ФИТИНГИ

Арт. номер

Наимено-
вание

DN

Kvs*

Присое-
динение

A

B

C

D

Масса, [кг]

Заменяет

Приме-
чание

1162 11 00

VRG233

20

4

CPF 22 мм

36

72

32

50

0.40

-



1162 12 00

VRG233

20

6.3

CPF 22 мм

36

72

32

50

0.40

-



1162 13 00

VRG233

25

10

CPF 28 мм

41

82

34

52

0.45

-
