Электроприводы колонковые
Электроприводы колонковые серий 822, 824, 825, 876 и 1280 предназначены для управления запорной и регулирующей арматурой, когда по условиям эксплуатации нельзя применять встроенные электроприводы, и позволяют производить:
- Дистанционное управление арматурой со щита управления;
- Ручное управление арматурой;
- Автоматический останов электродвигателя при достижении запорным или регулирующим органом крайних положений;
- Автоматическое отключение электродвигателя электропривода запорной арматуры при превышении крутящего момента на приводном валу как в крайних положениях запорного органа, так и в промежуточном положении в процессе хода;
- Световую сигнализацию;
- Дистанционное указание положения запорного органа арматуры с помощью прибора-датчика в электроприводе и прибора-приемника на пульте управления;
- Электрическую блокировку электродвигателя при ручном управлении арматурой.

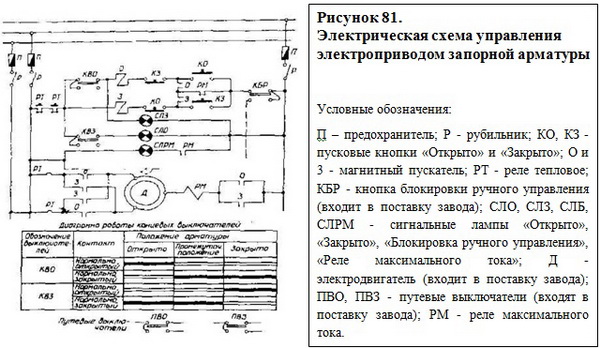

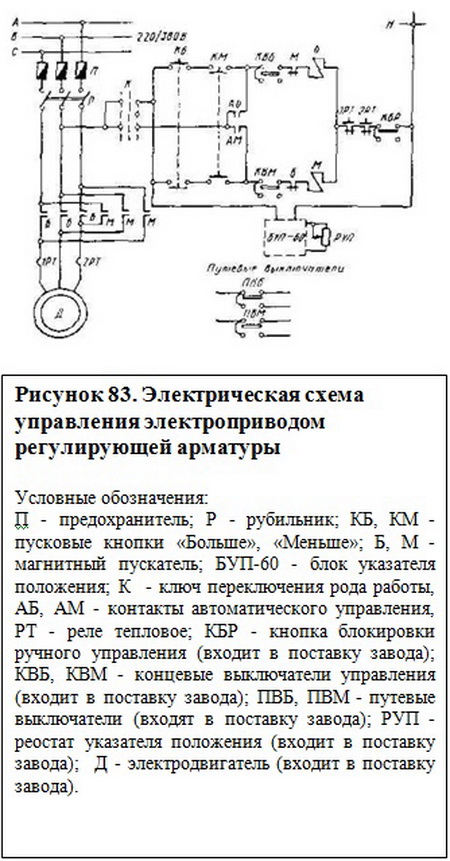

Управление электроприводами осуществляется согласно электрическим схемам.
Закрытие запорной арматуры происходит при отключении электропривода, т.е. при срабатывании реле тока, настроенного на определенную силу тока. Концевые выключатели КВЗ используются в запорной арматуре для сигнализации нахождения запорного органа в нижнем крайнем положении, а КВО - в верхнем крайнем положении.
Отключение электропривода регулирующей арматуры в крайних положениях происходит при срабатывании путевых выключателей КВБ и КВМ.
Вариант исполнения путевого выключателя для запорной арматуры ВП-4М определяется числом оборотов шпинделя арматуры, необходимым для полного закрытия (открытия) прохода и выбирается по таблице.
Регулирующая арматура комплектуется механизмами сигнализации положения МСП-1 с диапазонами настройки соответственно от 0 до 35 оборотов (МСП-1-1), от 0 до 18,8 оборотов (МСП-1-2): от 0 до 7,5 оборотов (МСП-1-3).
Электроприводы для запорной арматуры рассчитаны на работу в кратковременном режиме, количество пусков в час не более 6 с продолжительностью включений (ПВ) не более 15%.
Электроприводы для регулирующей арматуры рассчитаны на работу в повторно-кратковременном реверсивном режиме работы с числом включений до 320 в час и продолжительностью включений (ПВ) до 25% при нагрузке на выходном валу, равной номинальной, при этом электроприводы должны
допускать работу в течение 1 часа в повторно-кратковременном реверсивном режиме с числом включений до 630 в час и ПВ до 25% со следующим повторением не более, чем через 3 часа.
Электроприводы внутри российских поставок предназначаются для эксплуатации в макроклиматических районах с умеренным (У) климатом, тип атмосферы II, с категорией размещения 3 по ГОСТ 15150-69.
Электроприводы экспортных поставок предназначаются для эксплуатации в макроклиматических районах с умеренным (У) или тропическим (Т) климатом, тип атмосферы II, с категорией размещения 3 по ГОСТ 15150-69.
Электроприводы предназначены для эксплуатации в закрытых помещениях при следующих условиях:
Температура окружающей среды, °С до 40. Воздушная среда невзрывоопасна. Высота над уровнем моря, м до 1000. Относительная влажность, %, не более:
при 20 °С - 80
при 40 °С - 50.
Колонковые электроприводы выпускаются в соответствии с ТУ 37-003-05015348-92.
Выбор варианта исполнения путевого выключателя ВП-4 М
Исполнение выключателя | Число оборотов шпинделя | Общее передаточное число | Пределы поворота стрелки указателя, град | Номинальный ток срабатывания, А | Число микровыключателей |
ВП-4 М-I | от 0 до 7 | 8 | от 40 до 310 | 2,5 | 4 |
ВП-4 М-II | свыше 7 и до 35 | 44 | от 57 до 270 | 2,5 | 4 |
ВП-4 М-III | свыше 35 и до 200 | 240 | от 52 до 300 | 2,5 | 4 |

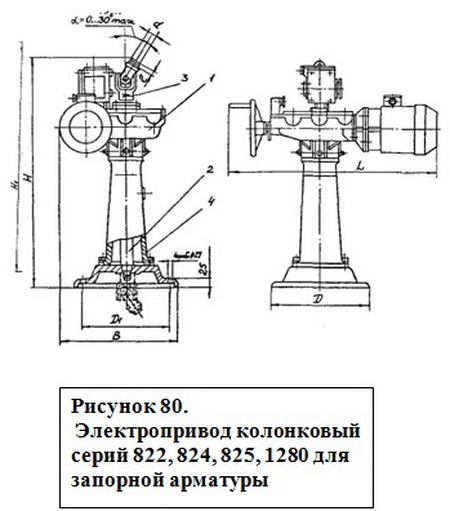

Техническая характеристика и размеры колонковых электроприводов для запорной арматуры
Обозначение электропривода | Номинальный момент силы при а=0°, Н×м* | Частота вращения выходного вала, мин-1 | Габаритные размеры, мм | Присоединительные размеры, мм | Масса, кг | Номинальная мощность двигателя, кВт | |||||
822-КЭ-0 | 500 | 20.3 | 904 | 475 | 864 | 425 | 360 | 40 | 18 | 112,0 | 1.32 |
824-КЭ-0-01 | 1300 | 22,1 | 967 | 500 | 955 | 425 | 360 | 52 | 20 | 167.0 | 3,2 |
825-КЭ-0 | 1800 | 21,3 | 1049 | 644 | 1162 | 500 | 400 | 67 | 30 | 256.0 | 4,25 |
1280-КЭ-0 | 500 | 20,3 | 904 | 475 | 805 | 425 | 360 | 40 | 18 | 110,5 | 1,32 |
Примечание: при наклоне оси вилки на угол а номинальный момент должен быть умножен на cos а (аmax=30°).

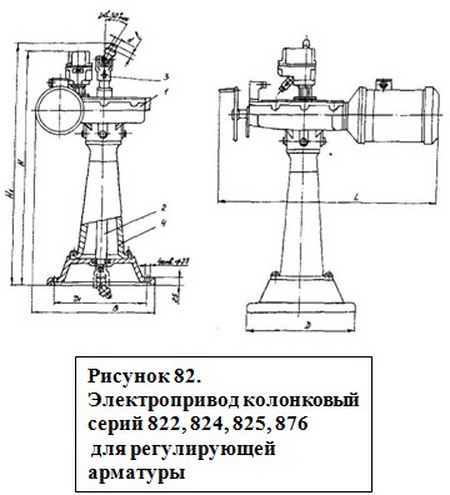

Технические характеристики и размеры колонковых электроприводов для регулирующей арматуры
Обозначение электропривода | Номинальный момент силы при ПВ=25% и а=0°, Н×м | Частота вращения выходного вала, мин-1 | Габаритные размеры, мм | Присоединительные размеры, мм | Масса, кг | Номинальная мощность двигателя, кВт | ||||||
Н | H1 | В | L | D | D1 | d | l | |||||
822-КЭР-0 | 300 | 20,3 | 947 | - | 475 | 864 | 25 | 360 | 40 | 18 | 118.0 | 1,32 |
824-КЭ-0-02 | 950 | 21,6 | - | 967 | 500 | 955 | 25 | 360 | 52 | 20 | 166,0 | 3,2 |
824-КЭ-0-03 | 400 | 21,9 | - | - | - | 915 | 25 | 360 | 52 | 20 | 156,0 | 1,7 |
825-КЭР-0 | 1320 | 21,3 | - | 1049 | 644 | 1162 | 30 | 400 | 67 | 30 | 264,0 | 4,25 |
876-КЭР-0 | 1500 | 42,3 | 1057 | - | 660 | 1190 | 30 | 400 | 67 | 30 | 396,0 | 8,5 |
