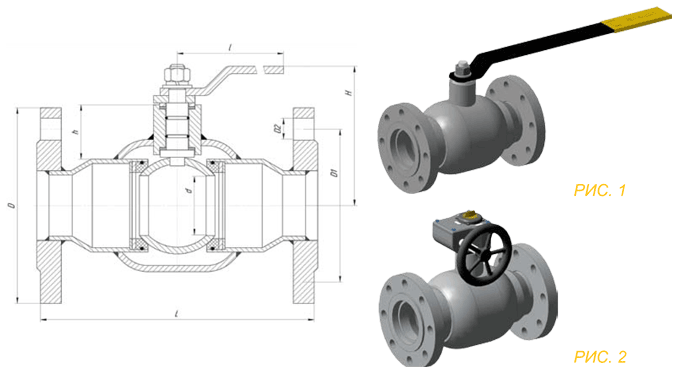

DN | PN | ОБОЗНАЧЕНИЕ | d | D | D1 | D2 | n отв | h | H | I | L | Вес кг | Рис. |
50 | 16 | КШЦ.П.Ф.50.16.У1(ХЛ1,УХЛ1) | 50 | 160 | 125 | 18 | 4 | 43,6 | 114 | 230 | 230 | 10,1 | 1 |
65 | 16 | КШЦ.П.Ф.65.16.У1(ХЛ1,УХЛ1) | 65 | 180 | 145 | 18 | 4 | 52,6 | 123 | 230 | 290 | 12.2 | 1 |
80 | 16 | КШЦ.П.Ф.80.16.У1(ХЛ1,УХЛ1) | 80 | 195 | 160 | 18 | 8 | 69,6 | 163,5 | 525 | 310 | 20 | 1 |
100 | 16 | КШЦ.П.Ф.100.16.У1(ХЛ1,УХЛ1) | 100 | 215 | 180 | 18 | 8 | 87,1 | 181 | 525 | 305 | 26 | 1 |
125 | 16 | КШЦ.П.Ф.125.16.У1(ХЛ1,УХЛ1) | 125 | 245 | 210 | 18 | 8 | 141 | 213 | - | 356 | 37 | 2 |
150 | 16 | КШЦ.П.Ф.150.16.У1(ХЛ1,УХЛ1) | 150 | 280 | 240 | 22 | 8 | 143 | 231 | - | 394 | 50 | 2 |
200 | 16 | КШЦ.П.Ф.200.16.У1(ХЛ1,УХЛ1) | 200 | 335 | 295 | 26 | 12 | 158 | 286 | - | 457 | 74 | 2 |
250 | 16 | КШЦ.П.Ф.250.16. У1(ХЛ1,УХЛ1) | 250 | 405 | 335 | 26 | 12 | 161 | 316 | - | 533 | 113 | 2 |
