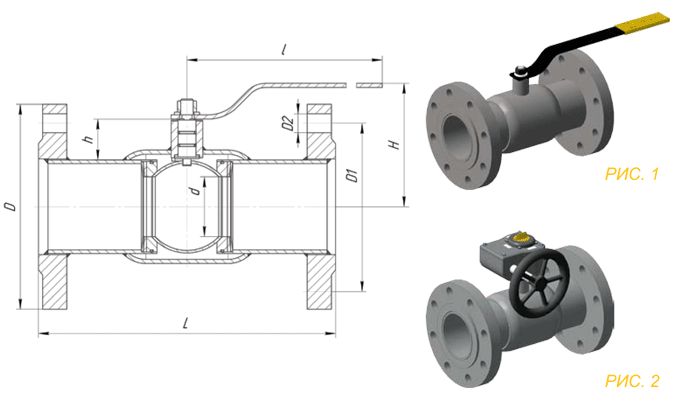

DN | PN | ОБОЗНАЧЕНИЕ | d | D | D1 | D2 | n отв | h | H | I | L | Вес кг | Рис. |
50 | 16 | КШЦ.С.Ф.50.16.У1(ХЛ1,УХЛ1) | 36 | 160 | 125 | 18 | 4 | 37,4 | 94 | 230 | 230 | 7,5 | 1 |
65 | 16 | КШЦ.С.Ф.65.16.У1(ХЛ1,УХЛ1) | 49 | 180 | 145 | 18 | 4 | 38 | 109 | 230 | 290 | 10,1 | 1 |
80 | 16 | КШЦ.С.Ф.80.16.У1(ХЛ1,УХЛ1) | 57 | 195 | 160 | 18 | 8 | 38 | 123 | 525 | 310 | 12,2 | 1 |
100 | 16 | КШЦ.С.Ф.100.16.У1(ХЛ1,УХЛ1) | 75 | 215 | 180 | 18 | 8 | 55,7 | 137 | 525 | 305 | 19,3 | 1 |
150 | 16 | КШЦ.С.Ф.150.16.У1(ХЛ1,УХЛ1) | 98 | 280 | 240 | 22 | 8 | 60 | 180 | - | 394 | 37,1 | 2 |
200 | 16 | КШЦ.С.Ф.200.16.У1(ХЛ1,УХЛ1) | 144 | 335 | 295 | 26 | 12 | 65 | 205 | - | 457 | 50 | 2 |
250 | 25 | КШЦ.С.Ф.250.25.У1(ХЛ1,УХЛ1) | 187 | 405 | 335 | 26 | 12 | 75 | 230 | - | 533 | 73 | 2 |
