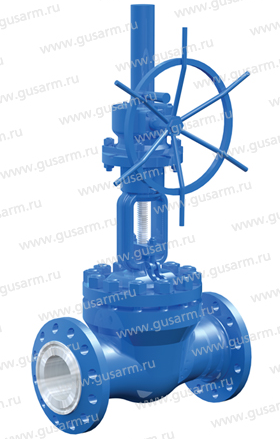

Задвижки стальные клиновые литые с выдвижным шпинделем PN 25,0 МПа

ПОИСК

Задвижки стальные клиновые литые с выдвижным шпинделем PN 25,0 МПа Задвижки стальные клиновые литые с выдвижным шпинделем PN 25,0 МПа


Назначение
Применяются в качестве запорного устройства на трубопроводах
для перекрытия потока рабочей среды.

Рабочая среда — природный газ, вода, пар, нефть, нефтепродукты,
жидкий и газообразный аммиак и другие, жидкие и газообразные среды,
нейтральные к материалам деталей, соприкасающихся со средой.

Установочное положение — любое.

- Климатическое исполнение — У1, ХЛ1, УХЛ1 по ГОСТ 15150–69.
- Климатическое исполнение — УХЛ1 по ГОСТ 15150–69.
- Температура окружающей среды — от –60°С до +40°С.
- Класс герметичности — А по ГОСТ Р 54808–2011.

Присоединение к трубопроводу – фланцевое, с патрубками под приварку.

Присоединительные размеры фланцев клиновых задвижек — по ГОСТ 28919–91 тип 1, исполнение 1.
Задвижки изготавливаются с ручным управлением (маховик или редуктор).

Материалы корпусных деталей — 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ.


Таблица исполнений

DN, мм

Обозначение
по чертежу

Таблица
фигур
(т/ф)

Температура
рабочей среды, °С

Климатическое
исполнение

Материал
корпусных
деталей

Приводное
устройство,
наименование

50÷100

ГА 11017–050÷100–01

31лс45нж

от –60°С до +425°С

УХЛ1

20ГЛ

Маховик

150÷250

ГА 15017–150÷250–01

31лс545нж

от –60°С до +425°С

УХЛ1

20ГЛ

Редуктор
