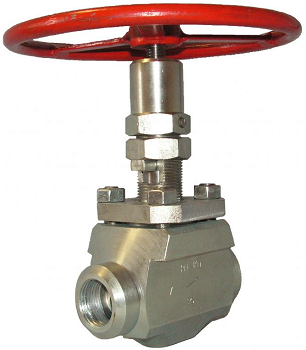

Клапан запорный проходной
Клапаны запорные проходные модели КЗП 400 с условными проходами DN 10, 15, 20, 25, 32, 40 ,50 на номинальные давления PN 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63); 10,0 (100); 16,0 (160); 20,0 (200); 25,0 (250); 32,0 (320); 40,0 (400) МПа (кгс/см2), предназначенные для использования в качестве запорных устройств на трубопроводах для воды, пара, углеводородов, их смесей, а также других рабочих сред, по отношению к которым материалы основных деталей клапанов являются коррозионностойкими, с рабочей температурой до +560°С в зависимости от материальных исполнений и состояния рабочей среды. Состояния рабочих сред: для клапанов на PN ≤16 МПа (160 кгс/см2) жидкое и газообразное; для клапанов на PN > 16 МПа (160 кгс/см2) - жидкое.
- Клапаны предназначены для эксплуатации в районах с умеренным и холодным климатом в исполнениях, соответственно, «У», «ХЛ» и «УХЛ», категория размещения «1» по ГОСТ 15150.
- По желанию потребителя изделия могут комплектоваться ответными фланцами по ГОСТ 12821, крепежными деталями и межфланцевыми уплотнительными прокладками.

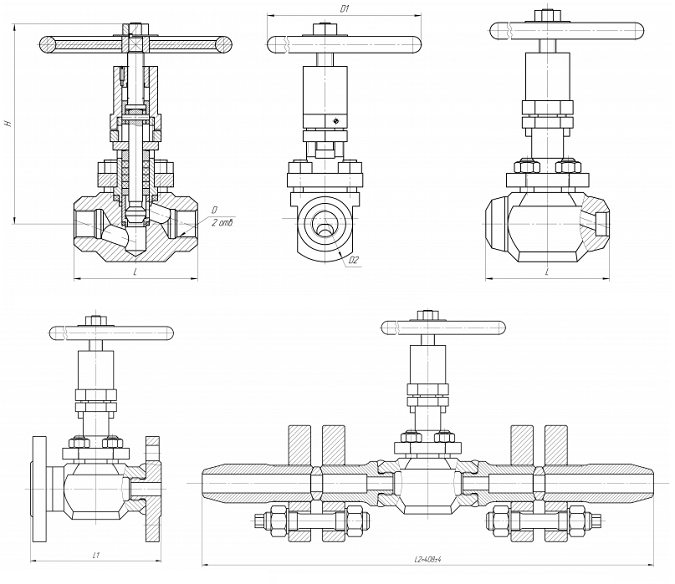

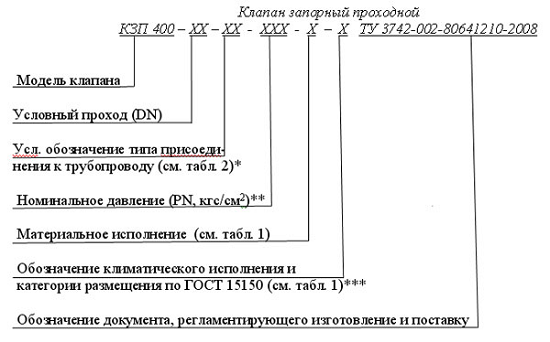

Структура условного обозначения клапанов
Примечания
1 Клапаны в исполнениях «фланцевое» (ГОСТ 12815) и «с ответными фланцами»
(ГОСТ 12821) в скобках дополнительно указываются исполнения фланцев корпуса по
ГОСТ 12815 (см. пример).
2 Отсутствующие числовые разряды заполняются нулями.
3 Обозначение может содержать до 4 знаков.
4 По желанию заказчика могут быть изготовлены клапаны с другими, конструктивно приемлемыми типами присоединений к трубопроводу, комбинациями типов присоединений на входном и выходном патрубках, а также с заглушками различных типов на выходном патрубке.
- Пример условного обозначения клапана с условным проходом DN 15, с муфтовым резьбовым присоединением к трубопроводу, на номинальное давление PN 6,3 МПа (63 кгс/см2), из стали 20, умеренного климатического исполнения:
- Клапан запорный проходной КЗП 400-15-МР-063-У-У1 ТУ 3742-002-80641210-2008.
- То же, с условным проходом DN 25, с фланцевым, исполнения 7 по ГОСТ 12815 присоединением к трубопроводу, на номинальное давление PN 16 МПа (160 кгс/см2), из стали 12Х18Н10Т, умеренного и холодного климатического исполнения:
- Клапан запорный проходной КЗП 400-25-ФЛ(7)-160-Н-УХЛ1 ТУ 3742-002-80641210-2008.
Технические характеристики клапанов
Материал основных деталей | Таблица-фигура | Рабочие среды | t - рабочей среды, ºC, max | t - окруж. среды, °С, min | Климатическое исполнение | Усл. обозн.матер. исп. | |
|
|
Сталь 20 ГОСТ 1050 | 15с68нж | Вода, пар, неагрессивные жидкие и газообразные углеводороды и неорганические вещества, их смеси. | +425 | - 40 | У1 | У | |
Сталь 09Г2С ГОСТ 19281 | 15лс68нж | - 60 | ХЛ1 | Х | |
Сталь 15ХМ ГОСТ 4543 | 15лс68нж1 | +560 | - 40 | У1 | Т | |
Сталь 12Х15Г9НДТУ РМО-002/05 | 15нж68нж | Агрессивные среды, по отношению к которым материал коррозионностоек | - 60 | УХЛ1 | Н | |
Сталь 12Х18Н10Т ГОСТ 5632 | |
Сталь10Х17Н13М3Т ГОСТ 5632 | 15нж68нж1 | +350 | С | |
