Устройства для размыва донных отложений серии ТАЙФУН 16/16М
Устройство эффективно разрушает осадки и удаляет шлам в емкостях с легковоспламеняющимися жидкостями (бензин, дизтопливо, нефть, нефтепродукты и т.п.), а также обеспечивает бесперебойную работу в агрессивных и пищевых средах.
В резервуарах, использующихся в пищевой промышленности, применение устройства «ТАЙФУН» исключает выпадение осадков в пищевых жидкостях (растительное масло, саломас, жиры и т.п.) и позволяет использовать эти жидкости и смеси более эффективно.
Использование устройств на резервуарах с нефтью, бензином, мазутом, дизтопливом, керосином и т.п. обеспечивает интенсивное перемешивание жидкости и исключает разделение этих жидкостей на тяжелые и легкие фракции. Применение устройства «ТАЙФУН» исключает выпадение осадков в резервуаре и обеспечивает беспрепятственную сдачу нефти с промыслов в магистральный нефтепровод без отклонений от установленных товарных свойств. Использование устройства позволяет хранить топливо в резервуарах на протяжении длительного времени, сохраняя его потребительские качества.
НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ
Надежный редуктор с промежуточными телами качения, автоматического привода поворота устройства «ТАЙФУН» имеет высокий КПД (0,9), высокую точность и большую несущую способность. Устройства обладают большим ресурсом работы, малыми габартиами и весом и не требует защиты от атмосферных осадков.
Использование в конструкции коррозионностойких сталей и торцевых уплотнений из силицированного графита повышенной твердости исключает возможность протечки и увеличивает срок службы изделия.
Устройства «ТАЙФУН» обеспечивают более 15 лет постоянной работы. Гарантийный срок эксплуатации устройства составляет 2 года.
УНИВЕРСАЛЬНОСТЬ В ПРИМЕНЕНИИ И ФУНКЦИОНАЛЬНАЯ УНИКАЛЬНОСТЬ
Устройство, в зависимости от модификации, может использоваться практически на всех типах резервуаров объемом от 200 до 150000 м3. Изделие подходит для использования на производствах работающих с жидкими продуктами вязкостью до 400 сСт. Наряду с размывом донных отложений «ТАЙФУН» эффективно гомогенизирует (перемешивает) продукт, исключая возможность его распада на фракции.
«ТАЙФУН» полностью освобождает резервуар от накопившихся за годы его эксплуатации донных отложений и служит для профилактики их образования в дальнейшем.
Применение устройства «ТАЙФУН» защищает резервуар от коррозионного разрушения конструкций вследствие скопления донных отложений и загрязнения оборудования. Установлено, что в заполненном резервуаре РВС 20000 полное перемешивание нефти происходит примерно через 2,5 часа.
УДОБСТВО И ПРАКТИЧНОСТЬ В ЭКСПЛУАТАЦИИ
Установка устройства «ТАЙФУН» и работа с ним не требует высокой квалификации и владения специальными навыками. Нет необходимости в дополнительной настройке устройства в процессе эксплуатации.
В узлах устройства используется негигроскопичная консистентная смазка, удерживаемая в местах контакта даже при больших давлениях и работающая в интервале температур от -60 до +120°С. Смазка гарантирует эффективную, бесперебойную работу устройства.
«ТАЙФУН» обеспечивает простоту и удобство обслуживания резервуара, позволяя быстро подготовить его к проведению регламентных и ремонтных работ. «ТАЙФУН» избавляет от необходимости проведения длительных, опасных и дорогостоящих работ по удалению из резервуара до нескольких десятков тонн донных отложений и их утилизации.
Работа устройства не влияет на прочность конструкции резервуара и его покрытия. «ТАЙФУН» не требует капитального ремонта в течение всего срока службы.
Устройство не подвергает резервуар вибрационным нагрузкам за счет тщательной динамической балансировки вращающихся частей.
УСТОЙЧИВОСТЬ К ДЕЙСТВИЮ ЭКСТРЕМАЛЬНЫХ УСЛОВИЙ
Использование в конструкции узлов и деталей из нержавеющей стали обеспечивает прочность, долговечность и высокую функциональность изделия
Благодаря уникальной технологичной конструкции и современным покрытиям, устройство работает в широком диапазоне температур -50°С; +50°С, что обеспечивает его эффективную эксплуатацию как в северных районах России, так и в жарком климате республики Казахстан. Имея защитную коррозионностойкую оболочку, инертную к агрессивным атмосферным осадкам, «ТАЙФУН» успешно функционирует на открытом воздухе, не требуя установки специальных боксов и ангаров, обеспечивая тем самым свободный доступ к резервуару и облегчая его обслуживание.
ЛЕГКОСТЬ В МОНТАЖЕ, УДОБСТВО В НАСТРОЙКЕ, КОМПАКТНОСТЬ
По сравнению с аналогами устройства для размыва донных отложений «ТАЙФУН» имеют малые габариты и массу, а также автоматический привод поворота, не требующий дополнительных настроек и вмешательства человека.
Изделие легко монтируется на штатной крышке технологического люка-лаза резервуара. Поставка изделия «ТАЙФУН» осуществляется в полном комплекте с деталями, обеспечивающими его установку и запуск в работу в течение 5 часов. Это позволяет значительно сократить расходы на монтаж и подготовку устройства к работе.
Устройство ТАЙФУН комплектуется: гибким кабелем, взрывозащищенной клеммной коробкой, шкафом с постом управления, комплектом присоединительных элементов к штатной крышке люка-лаза резервуара с крепежом, защитными трубами кабелей, соединяющих устройство со шкафом управления.
КОНСТРУКТИВНАЯ УНИКАЛЬНОСТЬ

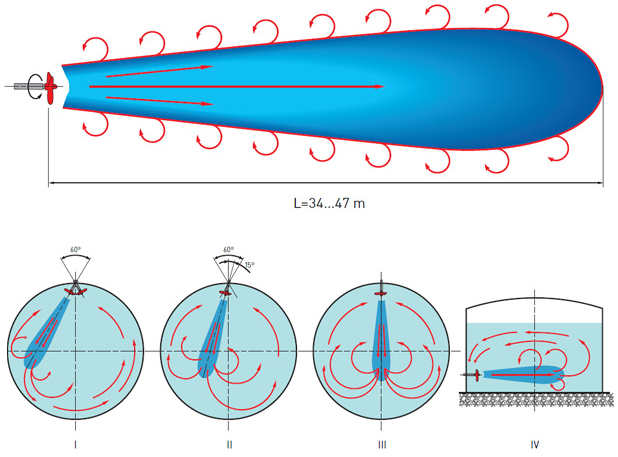

Благодаря специальной оптимизированной конструкции гребного винта устройство создает длинную (до 47 м) узконаправленную затопленную струю жидкости (нефти, керосина и т.п.). Циклически перемещаясь над днищем резервуара за счет автоматического привода поворота, мощная струя размывает тяжелые парафинистые осадки и механические примеси. Взвешенные в общей массе твердые частицы затем удаляются путем откачивания жидкости из резервуара.
Устройство оснащено широким набором модификаций для всех типов резервуаров и способно работать с жидкостями вязкостью до 400 сСт. Устройство «ТАЙФУН» при его периодическом включении (раз в 10 дней) на 12-14 часов позволяет предотвратить образование осадков и осуществить гомогенизацию (усреднение компонентного состава по объему) жидкости, хранящейся в резервуаре. Испытания показали, что в резервуаре РВС 20 000 с нефтью осадки, накопленные за 10 лет высотой 98 см, размываются с помощью устройства «ТАЙФУН» за 190 часов непрерывной работы.
Устройства «ТАЙФУН» выпускаются во взрывозащищенном исполнении для эксплуатации в наружных установках и в помещениях во взрывоопасных зонах классов 1 и 2 ГОСТ Р 51330.9, где возможно образование взрывоопасных паро- и газовоздушных смесей категорий IIА, II В групп Т1, Т2, Т3, Т4.
ЭНЕРГОСБЕРЕЖЕНИЕ
Устройство обладает минимальной энергоемкостью и существенно сокращает энергозатраты по сравнению, например, с гидравлическими системами размыва.
ЭФФЕКТИВНОСТЬ
Устройство полностью компенсирует свою стоимость за однократное применение при размыве накопленных осадков.
Устройство существенно минимизирует затраты предприятия: увеличивает полезную вместимость резервуара, продлевает срок его службы, исключает расходы установку защитных боксов, сложный монтаж, обслуживание, ремонт устройства, утилизацию отходов дополнительные меры для соблюдения норм экологии.
Заменяя целый комплекс операций на протяжении 15 лет безотказной эксплуатации, «ТАЙФУН» является самым оптимальным и экономичным решением для производств, занимающихся переработкой и подготовкой жидких сред.
ЭКОЛОГИЧНОСТЬ
Применение устройства «ТАЙФУН» на производстве избавляет от необходимости утилизации донных отложений. Технологический процесс размыва и удаления шлама из резервуаров экологически чист (размытый донный осадок откачивается вместе с сырьем в трубопровод). Таким образом, при эксплуатации устройства дополнительных мер по охране окружающей среды не требуется.
Используемая в редукторе устройства смазка не требует замены в течение всего срока эксплуатации изделия.
СИЛОВОЙ МЕХАНИЗМ УСТРОЙСТВА «ТАЙФУН»
Все устройства для размыва донных отложений ООО НПО «Сибирский Машиностроитель» оснащены волновыми редукторами с промежуточными телами качения. Волновая передача с промежуточными звеньями - уникальная разработка в области силовых зацеплений. Передача имеет высокую несущую способность, обладает большим ресурсом работы, высоким КПД (0,9), обеспечивает передачу больших крутящих моментов при малых габаритах, плавность и бесшумность работы.
В отличие от традиционной волновой передачи эта передача не имеет гибких деформирующихся звеньев. Все звенья представляют собой жесткие тела, выполненные из высоколегированных сталей с высокой твердостью.
Волновая передача многократно превосходит зубчатую цилиндрическую и червячную передачу по удельному крутящему моменту на единицу веса, износостойкости, точности, плавности хода и другим характеристикам. Длительные испытания показали, что волновая передача с промежуточными звеньями отрабатывает до 32 000 циклов, при номинальной нагрузке.
Количество и модификации устройств «Тайфун» для установки на резервуары
| ТИП РЕЗЕРВУАРА | МОДЕЛЬ УСТРОЙСТВА | количество |
| РВС 1000 | «ТАЙФУН-20» | 1шт. |
| РВС 5000 | «ТАЙФУН-20» | 1шт. |
| РВС 10 000 | «ТАЙФУН-20» | 1шт. |
| РВС 20 000 | «ТАЙФУН-24» | 1шт. |
| РВС 50 000 | «ТАЙФУН-24» | 2шт. |
| РВС 75 000 | «ТАЙФУН-24» | 3шт. |
| Емкости от 200 до 600м3 | «ТАЙФУН-20М» | 1шт. |
| Емкости от 650 до 900м3 | «ТАЙФУН-20М» | 2шт. |
