  3. Предохранительные разрывные мембраны «ГОРГОНА» МПР-150, 200, 250, 300

Предохранительные разрывные мембраны «ГОРГОНА» МПР-150, 200, 250, 300

ПОИСК

Предохранительные разрывные мембраны «ГОРГОНА» МПР-150, 200, 250, 300 Предохранительные разрывные мембраны «ГОРГОНА» МПР-150, 200, 250, 300


Мембраны предохранительные разрывные модели «Горгона» (МПР-150, МПР-200, МПР-250, МПР-300) предназначены для герметизации участка трубопровода, соединяющего резервуар с обратным клапаном и высоконапорным пеногенератором.

ФУНКЦИИ

- Герметизация пенопроводов со стороны резервуара.
- Гарантированное удержание давления столба нефти или нефтепродуктов со стороны резервуара.
- Прорыв разрывной диафрагмы и открытие проходного сечения пенопровода при срабатывании пеногенератора.
- Герметичное перекрытие пенопровода при прекращении работы пеногенератора (обратный клапан).

Предохранительные разрывные мембраны применяются в системах подслойного тушения пожаров в резервуарах с легковоспламеняющимися жидкостями.

Тонкая предохранительная пленка, изготовленная из инертного материала (фторопласт), выполняет роль перекрывающего элемента в конструкции мембраны и гарантирует надежную герметизацию пенопровода со стороны резервуара, обеспечивает разрыв и раскрытие мембраны при превышении давления 0,3 Мпа. Дополнительно мембрана работает как обратный клапан.

При срабатывании системы подслойного тушения пожара высоконапорный пеногенератор начинает вырабатывать пену с давлением на выходе, превышающим статическое давление жидкости в резервуаре.

Под действием этого давления шибер мембраны поворачивается в сторону резервуара и многозубый нож, закрепленный на этом шибере, ровно разрывает фторопластовую пленку и открывает свободный проход для поступления пены в нижний слой жидкости в резервуаре.

В отличие от известных отечественных и зарубежных аналогов предохранительная мембрана модели «Горгона» исключает попадание в трубопровод собственных разрушаемых элементов раскрытия тем, что шибер мембраны надежно закреплен на собственных полуосях.

Многозубый нож ровно по периметру разрезает предохранительную пленку, обеспечивая беспрепятственное поступление пены в резервуар.

Нож, скрытый под резиновой прокладкой в исходном состоянии, не повреждает предохранительную пленку при колебаниях атмосферного и внутритрубного давления.

Все детали предохранительной разрывной мембраны «Горгона» изготовлены из коррозионностойких сталей, что обеспечивает ее длительный срок службы.

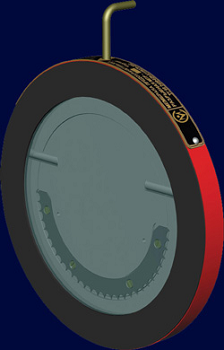

Устройство предохранительной разрывной мембраны модели «Горгона»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МПР-150

МПР-200

МПР-250

МПР-300

Максимально допустимое давление со стороны резервуара, МПа

0,3

0,3

0,3

0,3

Минимальный перепад давлений для разрыва диафрагмы с полным раскрытием мембраны, МПа

0,02

0,02

0,02

0,02

Габаритные размеры, мм (диаметр/ширина)

214х23

270х23

322х23

372х23

Габариты упаковки, мм (диаметр/ширина)

280х125

335х125

390х125

440х125

Масса нетто, кг

3,6

5,0

7,3

9,4

Масса брутто, кг

20

25

30

35

Климатическое исполнение

У1

У1

У1

У1

Минимальный срок службы, лет

5

5

5

5
